Muster-Aktivitäten anwenden

Verwenden Sie Muster-Aktivitäten, um Zeichnungselemente in die durch das Element angegebene Richtung zu kopieren. Spezifizieren Sie den Versatz-Abstand.

Eine Muster-Aktivität erstellt ein Muster, wenn Sie die Aktivität in der SpezialBlock-Referenz auslösen, weche den Auswahlsatz von Elementen in dem Muster verwendet.

Sie können eine Muster-Aktivität auf die folgenden Elemente anwenden:

• Linear.



• Polar.
• XY.



So fügen Sie eine Muster-Aktivität an eine SpezialBlock-Definition an:

1. Geben Sie im Blockeditor im Befehlsfenster ABAktivitätsWerkzeug ein.
2. Wählen Sie die Option Muster.
3. Spezifizieren Sie im Grafikbereich eines der folgenden Elemente, die der Aktivität zugeordnet werden soll:
   • Linear
   • Polar
   • XY
4. Wählen Sie die Zeichnungselemente, die der Aktivität zugeordnet werden sollen, und drücken Sie die Eingabetaste.
5. Geben Sie den Versatzabstand zwischen den Spalten an.
6. Spezifizieren Sie den Abstand zwischen den Reihen, wenn Sie die Muster-Aktivität auf ein XY-Element anwenden.

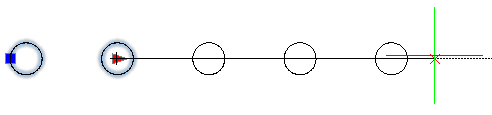

   Das Aktivitätssymbol erscheint auf dem angegebenen Element.
