Rotations-Aktivitäten anwenden
Verwenden Sie Rotations-Aktivitäten, um Objekte eines Auswahlsatzes zu drehen.
Sie können eine Rotations-Aktiviät nur auf ein Rotations-Element anwenden.
Hinweis: Sie können jeden beliebigen Punkt als Basispunkt für die Drehung während der Block-Definition wählen.
Basispunkt von Rotations-Aktivitäten
Sie können festlegen, ob der Basispunkt der Rotations-Aktivität mit dem Hauptpunkt des Rotationselements übereinstimmt oder ein unabhängiger Punkt ist.
Die Eigenschaft Basistyp legt die Art des Basispunktes fest:
- Abhängig. Der Basispunkt der Rotations-Aktivität ist der Hauptpunkt des Rotations-Elements. Die Elemente aus dem Auswahlsatz drehen sich um den Hauptpunkt des Rotations-Elements. Das Verschieben des Hauptpunktes des Rotations-Elements ändert die Position des Basispunktes der Rotation. Der abhängige Basispunkt hat keinen Griffpunkt.
- Unabhängig. Ermöglicht es Ihnen, einen unabhängigen Basispunkt festzulegen, indem Sie eine feste Position in der SpezialBlock-Referenz auswählen. Verwenden Sie den Griffpunkt, um die Position des Basispunktes zu ändern.
Beispiel
Der folgende Block stellt einen Tisch und sechs Stühle dar. Die Blockdefinition enthält ein Rotations-Element und eine Rotations-Aktivität. Der Hauptpunkt des Rotations-Elements befindet sich in der Mitte des Tisches.

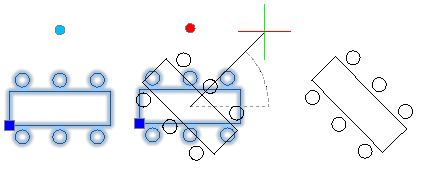

- Wenn der Basistyp vom Typ Abhängig ist, dreht die Rotations-Aktivität Objekte um die Mitte des Tisches.

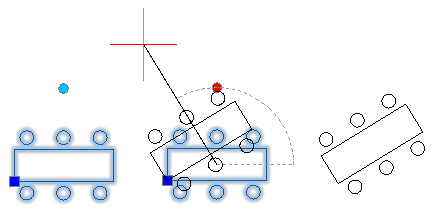

- Wenn der Basistyp vom Typ Unabhängig ist und der unabhängige Basispunkt die linke untere Ecke des Tisches ist. Dadurch drehen sich der Tisch und die Stühle um die linke untere Ecke.

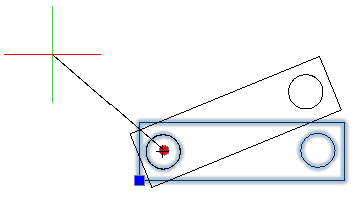

So wenden Sie eine Rotations-Aktivität auf eine SpezialBlock-Definition an:
- Geben Sie im Blockeditor im Befehlsfenster ABAktivitätsWerkzeug ein.
- Spezifizieren Sie die Option Drehen.
- Spezifizieren Sie im Grafikbereich Rotations-Elemente, die der Aktivität zugeordnet werden sollen:
- Wählen Sie die Zeichnungselemente, die der Aktivität zugeordnet werden sollen, und drücken Sie die Eingabetaste.
Die Aktivitäten werden auf dem spezifizierten Element angezeigt.
