Beschriftungen ausblenden/einblenden

Mit Beschriftungen ausblenden/einblenden können die Sichtbarkeit einzelner Beschriftungen oder Tabellen in einer Zeichnung ein- oder ausschalten.

Das Ausblenden einer Bemaßung hat eine andere Wirkung als das Löschen:
  • Wenn Sie eine Beschriftung ausblenden, ist sie noch immer in der Ansicht vorhanden. Sie wird daher nicht wiederhergestellt, wenn Sie Beschriftungen wieder importieren.
  • Wenn Sie eine Beschriftung löschen, kann sie wiederhergestellt werden, wenn Sie die Beschriftungen wieder importieren (wenn sie nicht bereits in einer anderen Ansicht eingeblendet ist).

Anzeigen von Bemaßungsnamen

Anzeigen von Bemaßungsnamen:

Klicken Sie auf Ansicht > Ausblenden/Einblenden > Bemaßungsnamen oder Elemente ausblenden/einblenden > Bemaßungsnamen anzeigen (Symbolleiste Head-Up-Ansicht).

Ein- und Ausblenden von Beschriftungen

Ein- und Ausblenden von Beschriftungen:

  1. Klicken Sie in der Beschriftungs-Symbolleiste auf Ausblenden/Einblenden von Beschriftungen Tool_Hide_Show_Annotations_Annotation.gif oder klicken Sie auf Ansicht > Ausblenden/Einblenden > Beschriftungen .
    Alle Beschriftungen werden eingeblendet, verdeckte Beschriftungen sind in Grau.

    Der Cursor ändert sich in pointer_hide_show_annotations.gif.

  2. Klicken Sie auf die Beschriftungen, die Sie aus- oder einblenden möchten.
    Klicken Sie auf eine Beschriftungen zum Ausblenden: Klicken Sie auf eine Beschriftungen zum Einblenden:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Wenn Sie eine Beschriftung ausblenden, ist sie zwar auf dem Zeichenblatt ausgeblendet, nicht aber aus der Datenbank des Modells entfernt.

    Wenn Sie den Befehl Ansicht > Ausblenden/Einblenden > Beschriftungen nicht verwenden, können Sie mit der rechten Maustaste auf eine Beschriftung und dann auf Ausblenden klicken, um die Beschriftung auszublenden.

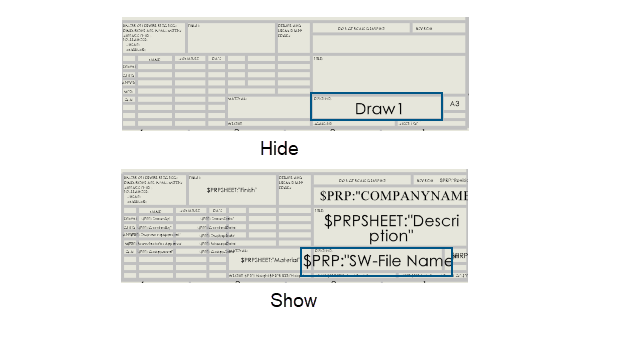

Ausblenden oder Einblenden von Ausdrücken für Anmerkungstexte

Sie können Ausdrücke für Anmerkungstexte auf Zeichenblättern ein- oder ausblenden.

Ausdrücke für Anmerkungstexte sind Platzhaltertexte, die mit einer benutzerdefinierten Eigenschaft verknüpft sind. Mit dieser Option können Sie sich schnell einen Überblick über die Eigenschaften verschaffen, die mit einem Bezugshinweis verknüpft sind.

So blenden Sie Ausdrücke für Anmerkungstexte ein oder aus:
Klicken Sie auf Anzeigen > Ausblenden/Einblenden > Ausdruck des Anmerkungstexts.
