PropertyManager erzeugen – Modell mit mehreren Konfigurationen

Bei Modellen mit mehreren Konfigurationen können Sie den benutzerdefinierten PropertyManager für die in der Tabelle definierten Konfigurationen erstellen.

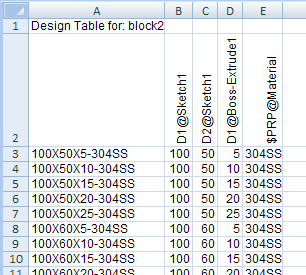

Für Configuration Publisher ist erforderlich, dass das Modell eine Tabelle enthält. Die Tabelle muss Folgendes enthalten:

• Eine Zeile für jede Konfigurationen
• Eine Spalte für jede Variable
• Werte für jede Variable

1. Oben im ConfigurationManager: Registerkarte „CAD-Familie“ oder Registerkarte „ConfigurationManager“ mit der rechten Maustaste auf den Modellnamen und klicken Sie dann auf Configuration Publisher.
   Das Dialogfeld Configuration Publisher wird angezeigt und die Tabelle wird in einem separaten Fenster geöffnet. Da die Tabelle mehrere Zeilen aufweist und Werte für jede Variable in jeder Konfiguration enthält, wird in der Palette für jede Variable in der Tabelle ein Steuerelement angezeigt.


2. Klicken Sie im mittleren Fensterbereich auf die Registerkarte Bearbeiten.
3. Ziehen Sie ein Steuerelement aus der Palette in den mittleren Fensterbereich.
   Im rechten Fensterbereich werden Felder unter Attribute für Name und Tabellenvariable angezeigt.
4. Doppelklicken Sie in Name und geben Sie einen Namen ein.
   Verwenden Sie keine Leerzeichen im Namen und beginnen Sie den Namen nicht mit einer Zahl, einem Satzzeichen oder den Buchstaben „xml“.
   Der Name wird auf dem Steuerelement im mittleren Fensterbereich angezeigt.

   Tabellenvariable ist schreibgeschützt. Zeigt die Variable, die zum Steuerelement gehört.

5. Ziehen Sie ein weiteres Steuerelement aus der Palette in den mittleren Fensterbereich.
   Im rechten Fensterbereich wird Sichtbarkeit zusätzlich zu Attribute angezeigt.
6. Im rechten Fensterbereich:
   1. Geben Sie unter Steuerattribute in das Feld Name einen Namen ein.
   2. Geben Sie unter Sichtbarkeit für Übergeordnet an, ob das aktuelle Steuerelement für jeden Wert des übergeordneten Steuerelements ein- oder ausgeblendet werden soll. Wählen Sie Keine aus, damit das Steuerelement immer sichtbar ist.
7. Fügen Sie weitere Steuerelemente hinzu.
   Klicken Sie auf die Registerkarte Vorschau, um zu sehen, wie der PropertyManager in SOLIDWORKS angezeigt wird.
8. Klicken Sie auf Anwenden, um die Definition des PropertyManagers zu speichern.
   PropertyManager wird im ConfigurationManager angezeigt: Registerkarte „CAD-Familie“ und Registerkarte „ConfigurationManager“.
9. Klicken Sie auf Schließen, um das Dialogfeld zu schließen.
   Um die Definition des PropertyManagers bearbeiten, klicken Sie mit der rechten Maustaste auf PropertyManager und klicken Sie dann auf Feature bearbeiten.
