Auswerten von Dateien mit dem Assistenten zur Dateivorbereitung

Mit dem Assistenten zur Dateivorbereitung können Sie Dateien auf häufige Probleme wie doppelte Dateinamen und fehlende Datei- oder Konfigurationsverweise prüfen, bevor Sie die Dateien auf der 3DEXPERIENCE Platform speichern.

So untersuchen Sie SOLIDWORKS Dateien mit dem Assistenten zur Dateivorbereitung

:
  1. Klicken Sie in SOLIDWORKS auf Extras > Assistent zur Dateivorbereitung.
  2. Klicken Sie im Dialogfeld Assistent zur Dateivorbereitung auf Ordner hinzufügen.
  3. Wählen Sie im Dialogfeld Öffnen einen Ordner aus und klicken Sie auf Ordner auswählen.
  4. Wählen Sie Ordner für Protokolldatei und Sicherungen aus.
    Protokolldatei Gibt den Ordner für die Protokolldateien an. In diesem Ordner werden Protokolldateien und die HTML-Analyseergebnisdatei gespeichert.
    Sicherungen Gibt den Ordner für Sicherungen an. Der Ordner speichert Kopien der geänderten Dateien.
  5. Wählen Sie unter Ändern die zu bewertenden Elemente aus:
    Doppelte Dateien suchen und zum Zusammenführen auffordern Sucht nach doppelten Dateien.

    Wenn SOLIDWORKS doppelte Dateien findet, wird das Dialogfeld Duplikate zusammenführen geöffnet.

    Geben Sie die Optionen an:

    • Dateiname abgleichen. Prüft auf identische Dateinamen.
    • Dateiname und Konfigurationsnamen abgleichen. Prüft auf identische Dateinamen, Konfigurationsnamen und die Anzahl der Konfigurationen.
    • Dateiname und Zeitstempel der Dateierstellung abgleichen. Prüft auf identische Dateinamen und Zeitstempel für die Dateierstellung.
    Vorangestellte/nachfolgende Leerzeichen in Dateinamen durch "__" ersetzen Ersetzt vorangestellte oder nachfolgende Leerzeichen in einem Dateinamen durch einen Unterstrich „_“.

    Geben Sie die Option an:

    Nicht-SOLIDWORKS Dateien einschließen.

    Umfasst auch Nicht-SOLIDWORKS Dateien. Sie können Dateien aus Ihren lokalen Dateien und Ordnern auf der 3DEXPERIENCE Platform speichern. Sie können Ihre vorhandenen Nicht-Plattform-Daten bereinigen, damit sie den Bedingungen der Plattform entsprechen und die Dateien ohne Fehler auf der Plattform gespeichert werden können.
    Dateinamen auf mindestens drei Zeichen verlängern Fügt einen Unterstrich zu einem Dateinamen hinzu, wenn der Dateiname zwei oder weniger Zeichen hat.

    3DSearch erfordert mindestens drei Zeichen in einem Dateinamen, um die Datei zu indizieren.
  6. Wählen Sie unter Identifizieren die zu bewertenden Elemente aus:
    3DEXPERIENCE Kompatibilität Führt die Kompatibilitätsprüfung für die ausgewählten Dateien durch, die überprüft, ob die Dateien auf den neuen 3DEXPERIENCE ConfigurationManager aktualisiert wurden.

    So aktualisieren Sie Dateien automatisch für Kompatibilität mit 3DEXPERIENCE: Klicken Sie auf Extras > Optionen > Systemoptionen > 3DEXPERIENCE Integration , und dann auf SOLIDWORKS Dateien für die Kompatibilität mit der 3DEXPERIENCE Platform aktualisieren. Siehe Optionen für die 3DEXPERIENCE Integration.

    Um Dateien manuell für die Kompatibilität mit 3DEXPERIENCE zu aktualisieren, klicken Sie bei einem geöffneten Modell im FeatureManager® mit der rechten Maustaste auf das oberste Element und wählen Sie Für Kompatibilität mit 3DEXPERIENCE aktualisieren. Siehe Modelle für 3DEXPERIENCE Kompatibilität aktualisieren.
    3DInterconnect Referenzen Erkennt Dateien, die 3DInterconnect Referenzen haben, und listet die Dateien in der Protokolldatei auf.

    SOLIDWORKS nimmt keine Änderungen an den SOLIDWORKS Dateien vor.
    Dateireferenzen fehlen Erkennt fehlende Dateireferenzen und stellt Details in der Protokolldatei bereit.

    SOLIDWORKS nimmt keine Änderungen an den SOLIDWORKS Dateien vor.

    Wenn Sie Dateien nach dem letzten Speichern des Modells verschieben, generiert SOLIDWORKS Warnungen bezüglich fehlender Dateien für die verschobenen Dateien.
    Konfigurationsreferenzen fehlen Erkennt fehlende Konfigurationsreferenzen und stellt Details in der Protokolldatei bereit.

    SOLIDWORKS nimmt keine Änderungen an den SOLIDWORKS Dateien vor.
    Veraltete Konfigurationen erkennen Listet Informationen zu veralteten Konfigurationen auf. Dies kann passieren, wenn Sie eine Konfiguration löschen und das Modell nicht neu erstellen. Bauen Sie die Modelle neu auf, bevor Sie sie auf der 3DEXPERIENCE Platform speichern.
    Nicht übereinstimmende benutzerdefinierte Eigenschaft

    Ermittelt Dateien, bei denen die Attributzuordnung aufgrund nicht übereinstimmender Datentypen fehlschlägt.

    So fügen Sie eine Prüfung benutzerdefinierter Eigenschaften hinzu:
    1. Wählen Sie Benutzerdefinierte Eigenschaftswerte prüfen aus.
    2. Klicken Sie auf Benutzerdefinierte Eigenschaften prüfen
    3. Geben Sie im Dialogfeld den Name der benutzerdefinierten SOLIDWORKS Eigenschaft an.
    4. Wählen Sie eine Option für Zugeordneter Attributdatentyp aus.
    5. Klicken Sie auf OK.
    Veraltete Konfigurationen erkennen Listet veraltete Konfigurationen auf. Dies kann passieren, wenn Sie eine Konfiguration löschen und das Modell nicht neu erstellen. Bauen Sie die Modelle neu auf, bevor Sie sie auf der 3DEXPERIENCE Platform speichern.
    Der Assistent zur Dateivorbereitung führt automatisch zusätzliche Überprüfungen durch.
    Dateierweiterungen aktualisieren Aktualisiert Dateien mit alten Dateiformaterweiterungen (.prt, .asm, .drw) auf die aktuellen Dateierweiterungen (.SLDPRT, .SLDASM, .SLDDRW).
    Anzahl von Konfigurationen Zeigt die Anzahl der Konfigurationen in der Protokolldatei an.
    Dateiversion Prüft auf Dateien, die älter sind als SOLIDWORKS 2021. Sie können alte Dateien finden und Dateien in der neuesten Version speichern.
    Die Software erstellt eine HTML-Datei der Ergebnisse im Protokolldateiordner.

  7. Prüfen Sie die HTML-Datei, bevor Sie das Modell auf der 3DEXPERIENCE Platform speichern.
  8. Sie können auf die gewünschten Daten klicken, um sie anzuzeigen.

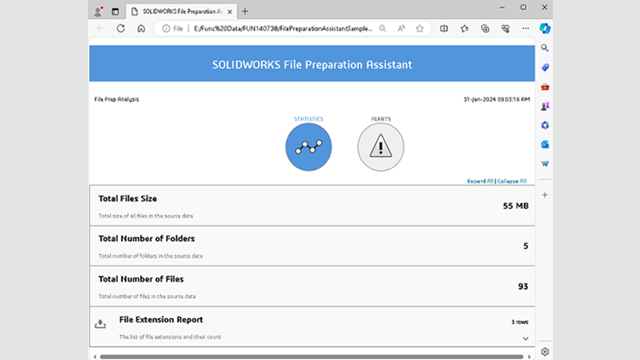

    • Um Statistiken anzuzeigen, klicken Sie auf Statistik.

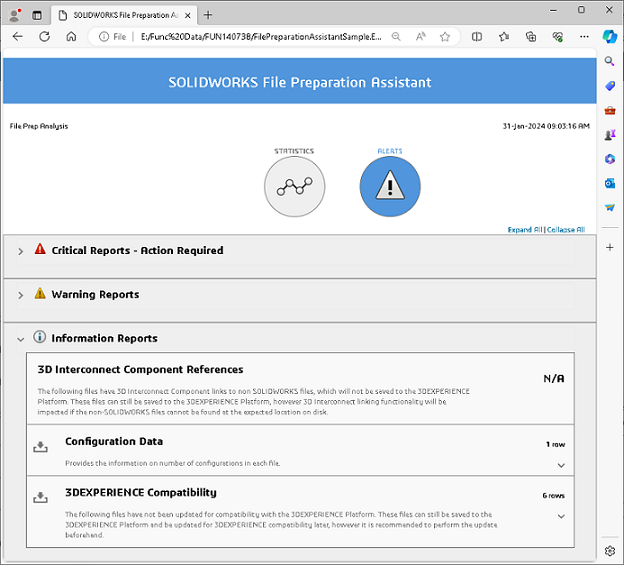

    • Um Warnungen anzuzeigen, klicken Sie auf Alarme.


  9. Um einzelne Berichte als CSV-Dateien aus der HTML-Analyse herunterzuladen, klicken Sie neben dem Bericht auf .
