Erstellen primärer Strukturbauteile aus Referenzebenen

So erstellen Sie primäre Strukturbauteile aus Referenzebenen:

  1. Klicken Sie auf Referenzebene Strukturbauteil für Typ des Primärteils.
  2. Wählen Sie als Referenzsatz die folgenden Ebenen im aufschwingenden FeatureManager aus, indem Sie Referenzdaten erweitern.

    Sie können Ebenen auch durch Klicken auf Ansicht > Ausblenden/anzeigen > Ebenen anzeigen.

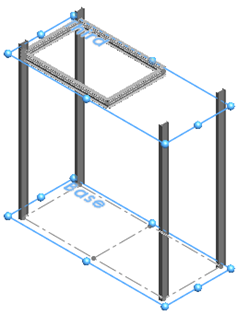

    1. Klicken Sie für Anfangs- und Endebene auf Basis und Dritte.
      Diese Ebenen sind parallel und definieren die Länge der Bauteile.

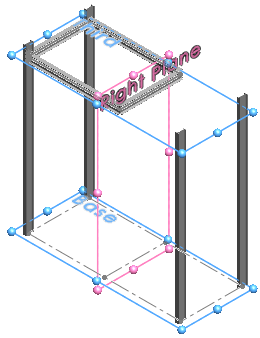

    2. Klicken Sie für Ebenensatz 1 auf Ebene rechts.
      Diese Ebene ist senkrecht und schneidet die Anfangs- und Endebene.

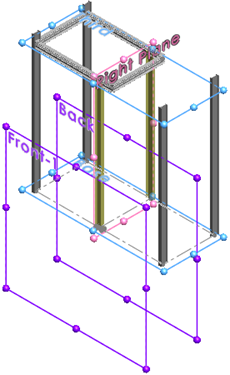

    3. Klicken Sie für Ebenensatz 2 auf Vorderseite-1 und Rückseite.
      Ebenensatz 2 schneidet Ebenensatz 1. Sie definieren die Position der beiden Bauteile in der Mitte der Struktur.
  3. Lösen Sie den PropertyManager und klicken Sie auf .
Die primären Strukturbauteile des Struktursystems sind abgeschlossen.
