Einfügen einer SpeedPak-Konfiguration

Sie können eine Baugruppe mit einer SpeedPak Konfiguration in eine Baugruppe einer höheren Ebene einfügen.

So fügen Sie eine SpeedPak-Konfiguration ein:

Fügen Sie in der Baugruppe der höheren Ebene die Unterbaugruppe mit einer der folgenden Methoden ein:
  • Klicken Sie auf Einfügen > Komponente > Bestehende(s) Teil/Baugruppe . Wählen Sie im Dialogfeld Öffnen eine Unterbaugruppe aus und wählen Sie dann die SpeedPak-Konfiguration unter Konfigurationen aus.
  • Ziehen Sie von der Registerkarte Datei-Explorer im Task-Fensterbereich.
  • Ziehen Sie von der Konstruktionsbibliothek im Task-Fensterbereich.
  • Aus dem Datei-Explorer ziehen.
  • Ziehen Sie mit gedrückter Strg-Taste innerhalb der Baugruppe, um weitere Instanzen bestehender Komponenten einzufügen.

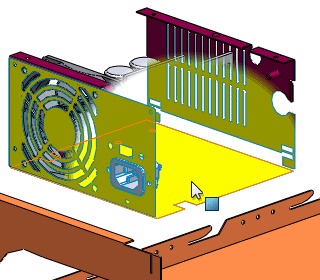

Im umliegenden Bereich des Cursors sind nur die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven sichtbar, die Sie für die SpeedPak-Konfiguration ausgewählt haben. Es werden nur die Elemente angezeigt, die Sie für Vorgänge, wie z. B. Verknüpfen, auswählen können.

Stellen Sie sicher, dass der Treiber für Ihre Grafikkarte aktuell ist, damit Sie dieses Verhalten sehen können. Siehe https://www.solidworks.com/sw/support/videocardtesting.html.
