SmartMates mit KI-gestützter Erkennung von Verbindungselementen (2025 SP3)

Beim Einfügen von Komponenten in Baugruppen erkennt SOLIDWORKS automatisch Komponenten, die als Muttern, Schrauben oder Unterlegscheiben erscheinen, um automatisch Verknüpfungen zu Komponenten hinzuzufügen.

SOLIDWORKS nutzt KI, um Verbindungselemente zu erkennen. Die automatische Erkennung ist beschränkt auf:
  • Verbindungselemente mit Vorschaubildern
  • Einzelkörper-Verbindungselemente, bei denen es sich um SOLIDWORKS Teile handelt
  • Komponenten für die Verknüpfung, die 20 % oder weniger des Geometriedurchmessers ausmachen
  • Verbindungselemente, die keine Verknüpfungsreferenzen aufweisen oder keine Toolbox Teile sind

Um die automatische Erkennung zu aktivieren, wählen Sie unter Extras > Optionen > Systemoptionen > Baugruppen die Option Verwenden Sie die KI-Erkennung von Verbindungselementen zur Erzeugung von SmartMates beim Einfügen von Komponenten aus. (Diese Option ist standardmäßig aktiviert.) Um die automatische Erkennung vorübergehend zu deaktivieren, drücken Sie ALT, während Sie eine Komponente in die Baugruppe ziehen.

So verwenden Sie SmartMates mit der KI-gestützten Erkennung von Verbindungselementen:

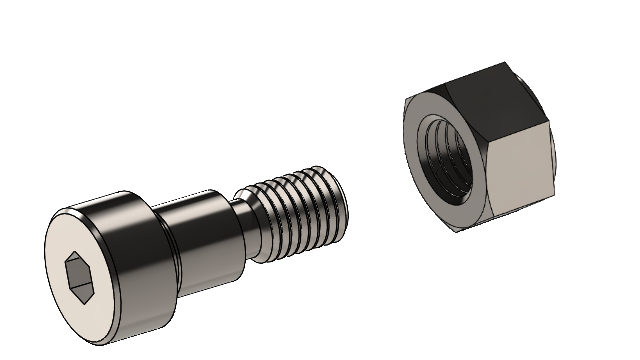

  1. Ziehen Sie ein Verbindungselement (Mutter, Schraube oder Unterlegscheibe) aus einer der folgenden Quellen auf eine Baugruppenkomponente, um die Verknüpfung herzustellen:
    • FeatureManager® (STRG+Ziehen wenn die Komponente sich in der gleichen Baugruppe befindet)
    • Komponenten einfügen (Baugruppen-Symbolleiste)
    • Taskansicht (z. B. Konstruktionsbibliothek oder Datei-Explorer )
    Der Cursor ändert sich in .

  2. Wenn sich der Cursor in ändert, legen Sie das Verbindungselement auf der Komponente ab, um die Verknüpfung herzustellen.
