Sie können die Gesamtlänge und Gesamtmasse identischer Kabel, die in mehreren Leitungsunterbaugruppen verwendet werden, nun in einer einzigen Zeile der Stückliste (STL) anzeigen.
Vorteile: In großen Baugruppen mit mehreren Kabelbaum-Unterbaugruppen werden identische Kabel häufig separat aufgeführt. Die Stückliste lässt sich dadurch schwerer lesen und analysieren. Seit dieser Verbesserung erkennt SOLIDWORKS Routing automatisch identische Kabel über Unterbaugruppen hinweg. Ihre Gesamtlänge und Gesamtmasse werden dann in einer Zeile zusammengeführt.
Dieses Verhalten gilt für die folgenden Stücklistentypen:
- STL, nur Teile

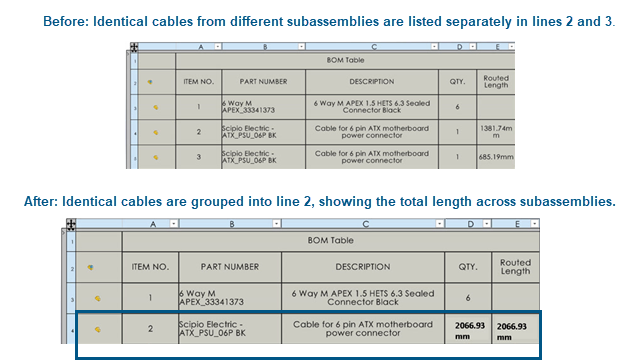

Kabel, die zuvor separat aufgeführt wurden, erscheinen nun als kombinierter Eintrag mit Gesamtwerten.
- STL mit Einzug
Sie können die Option Identische Komponenten kombinieren auswählen, um Kabeleinträge aus anderen Leitungsunterbaugruppen zusammenzuführen. Die ausgewählte Zeile bleibt und gibt Gesamtlänge und Gesamtmasse an.
- Stückliste im abgewickelten Zustand
Identische Kabel aus mehreren Unterbaugruppen werden in einer einzigen Zeile mit Gesamtwerten zusammengeführt.
Stücklisten der obersten Ebene sind von dieser Änderung nicht betroffen.
Hier ein Beispiel-Workflow dazu:
- Erstellen Sie eine Baugruppe mit mehreren Kabel-Unterbaugruppen unter Verwendung des gleichen Kabels.
- Fügen Sie eine Stücklistentabelle ein und wählen Sie einen Stücklistentyp aus, wie Nur Teile, mit Mit Einzug oder Flach dargestellt.
