Schnellerer Zugriff und einfachere Suche in elektrischen Attributen (2025 SP3)

Sie können nun Elektrische Attribute in SOLIDWORKS Routing noch effizienter suchen und verwenden. Durch verbesserten Zugriff und eine Suchleiste können Sie Drähte und Kabel schnell nach Eigenschaftswerten filtern.

Vorteile: Durch diese Verbesserungen können Sie elektrische Attribute einfacher finden, schneller verwenden und wahren dabei Konsistenz mit den anderen Elementen in SOLIDWORKS Routing.

Die folgenden Verbesserungen wurden an elektrischen Attributen vorgenommen:

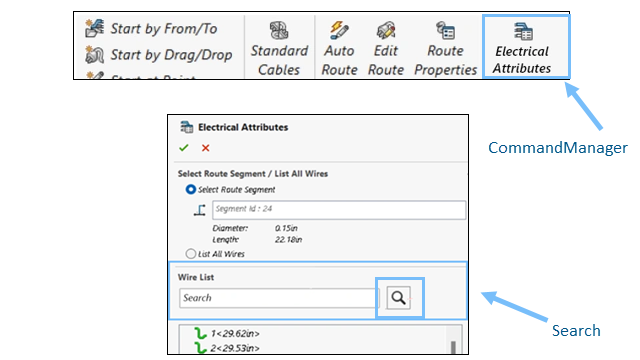

  • Schnelle Suche im PropertyManager „Elektrische Attribute“

    Sie können die Drahtliste mit einer neuen Suchleiste filtern. Beim Tippen grenzt SOLIDWORKS Routing anhand von Eigenschaftswerten die Liste auf Ihre Suche ein. Außerdem werden Teilübereinstimmungen unterstützt und die Groß- und Kleinschreibung spielt keine Rolle. Wenn die Suche ergebnislos verläuft, wird eine entsprechende Nachricht angezeigt.

  • Einfacher Zugriff aus dem CommandManager und Menü

    Sie können elektrische Attribute direkt aus der Registerkarte „Routing“ im CommandManager öffnen. Alternativ navigieren Sie zu Extras > Routing > Elektrik > Elektrische Attribute . Sie können auch mit der rechten Maustaste auf ein Leitungssegment oder auf die Komponente Route1 in einer Unterbaugruppe klicken, um sie aufzurufen.

  • Informativer Tooltip

    Wenn Sie die Maus über das Symbol für „Elektrische Attribute“ bewegen, erläutert ein Tooltipp, was Sie in den elektrischen Attributen des ausgewählten Leitungssegments betrachten. Diese Informationen helfen Benutzern, das Tool auf einen Blick zu verstehen.

  • Verbessertes Kontextbewusstsein

    Bei der Arbeit in einer Baugruppe der obersten Ebene mit mehreren Unterbaugruppen gilt nun Folgendes: SOLIDWORKS Routing fordert Sie dazu auf, die Baugruppe auszuwählen, für die Sie elektrische Attribute anzeigen möchten. Um auf das Werkzeug zuzugreifen, können Sie mit der rechten Maustaste auf das Leitungs-Feature in einer Unterbaugruppe klicken. Der PropertyManager Elektrische Attribute ist sowohl in der 3D-Umgebung als auch in der flachen Darstellung von Leitungen verfügbar.

  • Intelligentere Ergebnisse bei der Suche nach Kabeln

    Wenn Sie suchen und die Ergebnisse einem Kabelkern entsprechen, zeigt Ihnen SOLIDWORKS Routing nur das Kabel und die zugehörigen Kerne an – nicht die gesamte Liste der Kerne.
