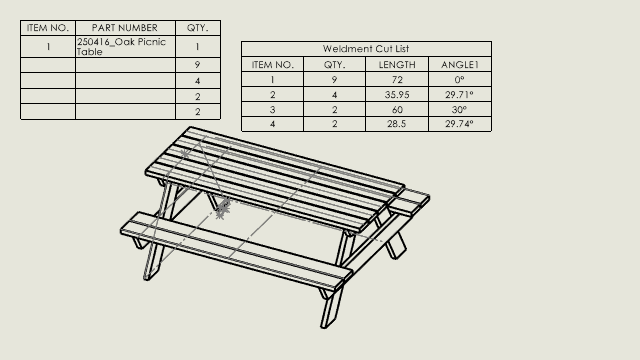

Im PropertyManager Stückliste (STL) können Sie jetzt noch effektiver Schweißkonstruktionsprofile und Mengen zu einer detaillierten Zuschnittsliste gruppieren.
So gruppieren Sie Schweißkonstruktionsprofile und Mengen:
- Klicken Sie in einer Zeichnung einer Schweißkonstruktion bzw. eines Struktursystems auf Stückliste
(Tabellen-Symbolleiste) oder auf .
- Im PropertyManager Stückliste unter Stücklistentyp:
- Wählen Sie Mit Einzug aus.
- Wählen Sie Detaillierte Zuschnittsliste aus.
- Klicken Sie auf Schweißkonstruktionsgruppierung.
- Wählen Sie im Dialogfeld Schweißkonstruktionsgruppierung Elemente zum Gruppieren aus:
- PROFIL (Standard, Typ, Größe). Definiert die Strukturbauteile in einem Schweißkonstruktionsmodell. Es handelt sich um einen Querschnitt eines Strukturbauteils, z. B. eines Balkens oder einer Röhre.
- MAẞEINHEIT. Gibt die Maßeinheiten für Modelle in der Stückliste an.
- MATERIAL. Wenn bestimmt wird, ob Modelle identisch sind, werden Materialien erkannt. Geometrisch identische Modelle aus unterschiedlichen Materialien werden in der Zuschnittsliste in separaten Ordnern gruppiert.
- LÄNGE. Legt die einzelnen Längen jedes Modells innerhalb einer Schweißkonstruktion und die Gesamtlänge identischer Modelle, die zusammen gruppiert werden, fest.
- WINKEL1. Gibt die Endfläche an, die dem Skizzenprofil am nächsten liegt.
- WINKEL2. Gibt die Endfläche an, die WINKEL1 gegenüberliegt.
- BESCHREIBUNG. Enthält Details zu jedem Element der Zuschnittsliste, wie Materialtyp und Oberflächenbeschaffenheit.
- TEILENUMMER (SW-Teilenummer). Definiert eine benutzerdefinierte Eigenschaft in der Zuschnittsliste mit dem Namen „SW-Teilenummer“.
- Klicken Sie auf OK.
- Klicken Sie auf
.
