È possibile creare un rettangolo di delimitazione per parti multicorpo, a corpo singolo o di lamiera. È possibile anche creare un rettangolo di selezione per qualsiasi elemento di una distinta di taglio, indipendentemente dal tipo di solido o dai corpi in lamiera nell'elemento.
Il rettangolo di selezione è rappresentato da uno schizzo in 3D ed è basato, di default, sul piano X-Y. Prendendo in considerazione l'orientamento del rettangolo di selezione, il rettangolo di selezione è il rettangolo più piccolo in grado di contenere il corpo. È possibile creare rettangoli di selezione rettangolari e cilindrici.
Vantaggi dei rettangoli di selezione:

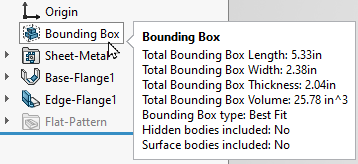

- Per visualizzare le quote del rettangolo di selezione, nell'albero di disegno FeatureManager, passare con il mouse sulla funzione Rettangolo di selezione
.
- Con un rettangolo di selezione, è possibile determinare la lunghezza, la larghezza e l'altezza dello stock necessario per il corpo. Ciò consente di sapere quanto spazio è necessario per l'imballaggio del prodotto.
- Con le saldature, non è più necessario rilevare la dimensione delle piastre manualmente.
Orientamento del rettangolo di selezione
L'orientamento di un rettangolo di selezione è basato su uno degli elementi seguenti:
- Il piano X-Y (default)
- Un piano o una faccia planare preselezionato
A questi orientamenti fanno eccezione i fazzoletti di rinforzo delle saldature e le estremità chiuse:
- Per i fazzoletti di rinforzo, il piano di orientamento del rettangolo di selezione è parallelo alle facce dei fazzoletti di rinforzo.
- Per le estremità chiuse, il piano di orientamento del rettangolo di selezione è parallelo alle facce planari che chiudono.
- Per i membri strutturali lineari, il piano di orientamento del rettangolo di selezione è perpendicolare alla linea dello schizzo che definisce il membro.
