Creazione di polisolidi

Utilizzare il comando Polisolido per disegnare solidi 3D a forma di pareti poligonali.

I polisolidi possono contenere segmenti rettilinei e curvi di altezza e larghezza specificate.

Per creare i polisolidi, utilizzare uno di questi metodi:

  • Specificare i vertici, uno alla volta.
  • Convertire le entità 2D esistenti, quali linee, polilinee, archi, cerchi, ellissi e spline.

Le entità Polisolidi sono solidi 3D che è possibile modificare usando i comandi di modifica dei solidi 3D.

Per creare entità Polisolidi specificando i vertici:

  1. Fare clic su Solidi > Disegno > Polisolido (o immettere Polisolido).
  2. Se si desidera, specificare quanto segue:
    • Altezza. Specificare l'altezza del polisolido.
    • Larghezza. Specificare la larghezza del polisolido.
    • Giustifica. Specifica la posizione del polisolido rispetto alla linea che definisce il polisolido (centro, sinistra o destra).
  3. Nell'area grafica, specificare il punto iniziale del primo segmento del polisolido.
  4. Scegliere un'opzione per tracciare il segmento successivo:
    • Arco. Imposta il tipo di segmento Arco.
    • Annulla. Annulla il segmento precedente.
  5. Specificare il punto finale del segmento.
  6. Procedere in uno dei modi seguenti:
    • Specificare tutti i segmenti successivi seguendo i passaggi 4 e 5.
    • Dopo aver specificato almeno due segmenti, selezionare l'opzione Chiudi per creare un polisolido chiuso oppure premere Invio.

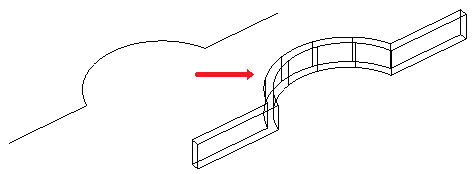

Per creare i polisolidi da entità esistenti:

  1. Fare clic su Solidi > Disegno > Polisolido (o immettere Polisolido).
  2. Se si desidera, specificare quanto segue:
    • Altezza. Specificare l'altezza del polisolido.
    • Larghezza. Specificare la larghezza del polisolido.
    • Giustifica. Specifica la posizione del polisolido rispetto all'entità che definisce il polisolido (centro, sinistra o destra).
  3. Specificare l'opzione Entità.
  4. Nell'area grafica, specificare le entità da copiare e premere Invio.
  5. Premere Invio.

    Il polisolido viene creato con l'altezza e la larghezza specificate.

    Per evitare di creare singoli polisolidi da linee e archi consecutivi, utilizzare polilinee come entità base.

Accesso

Comando: Polisolido

Menu: Solidi > Disegno > Polisolido

Argomento principale

Creazione di solidi
