Appiattimento automatico dei disegni

Usare il comando Appiattisci per appiattire automaticamente i disegni.

È possibile appiattire tutte le entità del disegno o solo un sottoinsieme specifico. Ad esempio, il comando SelezioneIntelligente consente di selezionare insiemi di entità in base alla categoria.

Nota: dopo l'appiattimento, le entità 2D risultanti mantengono i livelli, gli stili di linea e i colori originali.

Si può:

• Creare una rappresentazione 2D da un modello 3D

  Quando si appiattisce una vista 2D o 3D di un modello 3D, il comando proietta le entità 3D specificate sul piano di visualizzazione corrente. La vista del modello viene creata utilizzando entità 2D.

• Correggere disegni con coordinate Z sconosciute

  Mentre si lavora su un disegno, può accadere che vi siano proprietà quali spessore, elevazione o altre proprietà non rappresentative di un'entità 2D.

  Utilizzare uno dei seguenti strumenti per verificare se il disegno ha coordinate Z:

  • Comandi OrbitaVincolata
  • Navigatore viste

Nota: nelle seguenti situazioni può verificarsi una perdita di precisione:

• Appiattimento senza linee nascoste
• Appiattimento di una vista prospettica

Proprietà che possono aggiungere una quota o una coordinata Z a un'entità 2D:

Per appiattire un disegno con coordinate Z sconosciute:

1. Procedere in uno dei modi seguenti:
   Nel menu, fare clic su XtraTools > Modifica > Appiattisci.
   Nella barra multifunzione, fare clic su XtraTools > Modifica > Appiattisci.
   • Nella barra multifunzione, fare clic su Home > Strumenti > Appiattisci.
   • Digitare Appiattisci.
2. Selezionare tutte le entità del disegno con coordinata Z diversa da 0.

In alternativa, è possibile utilizzare il comando SelezioneIntelligente per selezionare le entità con coordinate Z variabili.

3. Premere Invio.
4. Per specificare se rimuovere le linee nascoste, digitare Sì o No.

   Il disegno viene appiattito. Tutte le coordinate Z sono 0.

Esempio:

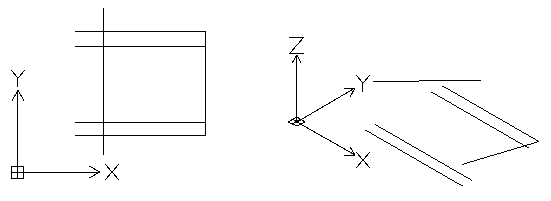

Vista dall'alto di un disegno 2D apparente	La vista 3D mostra le entità con coordinata Z

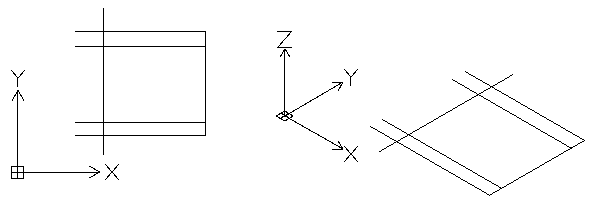

Vista dall'alto appiattita	La vista 3D mostra che tutte le entità sono nello stesso piano

Per appiattire la vista 3D di un modello:

1. Nell'area grafica, impostare una vista 3D adatta. Utilizzare il comando Viste.
2. Procedere in uno dei modi seguenti:
Nel menu, fare clic su XtraTools > Modifica > Appiattisci.
Nella barra multifunzione, fare clic su XtraTools > Modifica > Appiattisci.
• Nella barra multifunzione, fare clic su Home > Strumenti > Appiattisci.
• Digitare Appiattisci.
3. Selezionare tutte le entità del disegno.

   In alternativa, è possibile utilizzare il comando SelezioneIntelligente per selezionare le entità da appiattire.

4. Premere Invio.
5. Per specificare se rimuovere le linee nascoste, digitare Sì o No.

La vista 3D viene appiattita nel piano di visualizzazione corrente. La rappresentazione 2D viene creata utilizzando entità 2D.

Esempio:

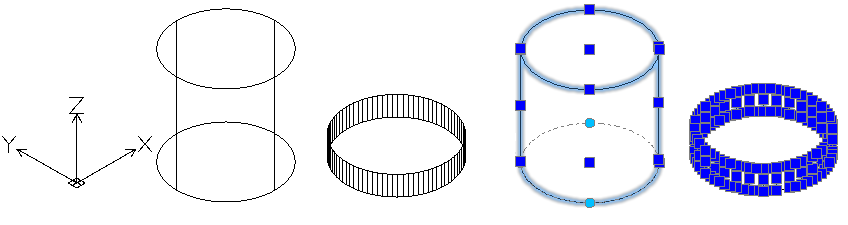

Un cilindro e un cerchio con spessore

Vista 3D del modello	Vista 3D appiattita

Accesso

Comando: Appiattisci
