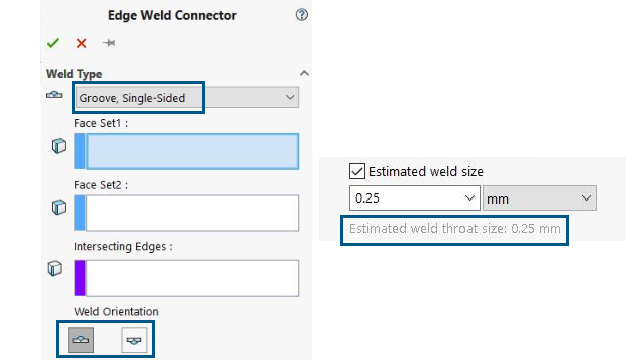

Connettore di saldatura del bordo Diversi miglioramenti apportati al connettore di saldatura del bordo ne ottimizzano l'usabilità. Il programma calcola la Dimensione gola saldatura stimata quando si definiscono i connettori di saldatura del bordo nel PropertyManager Connettore di saldatura del bordo. Le formule per il calcolo della Dimensione gola saldatura stimata sono riportate nella tabella. Tipo di saldatura Dimensione gola saldatura stimata Raccordo Dimensione di saldatura valutata * radice quadrata (2) / 2 Sede per guarnizione Dimensione saldatura valutata / 2 Le icone per l'Orientamento della saldatura nel PropertyManager Connettore di saldatura del bordo per il tipo di connettori Giunto o cordone di testa - Un solo lato sono aggiornati per mostrare una rappresentazione precisa del tipo di saldatura del bordo. L'annotazione Grafico di controllo saldatura elenca anche la Dimensione gola saldatura calcolata e la Dimensione gola saldatura stimata per ciascun connettore di saldatura del bordo. Argomento principaleSOLIDWORKS Simulation
