Design with SOLIDWORKS アプリケーションでは、フィルタ機能を使用して SOLIDWORKSアセンブリを一部だけ開いて保存できます。モデル全体をロードする必要はありません。作業する部品をロードするだけです。
メリット: フィルタを使用すると、アセンブリ全体を開く必要がないため、ロード時間とメモリ使用量を削減できます。

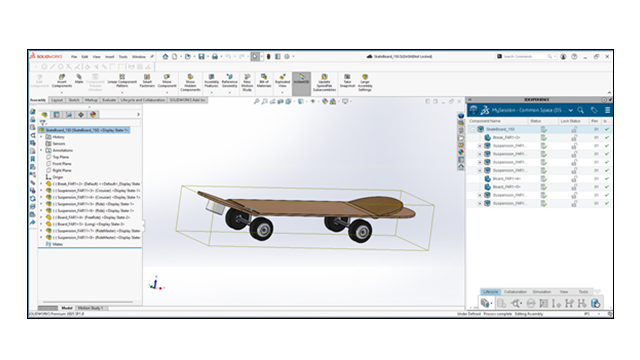

例えば、スケートボード モデルの作業をしている場合、デックとホイールだけ含むフィルタを作成できます。また、トラックとベアリングを含む別のフィルタを作成することもできます。何をロードするか選択できます。
フィルタには次の 2 つのタイプがあります。
- 一時（Transient）フィルタは一時的なフィルタです。これらを定義して使用しますが、セッション後表示されなくなります。プラットフォームに保存しません。
- 永続（Persisted）フィルタはプラットフォームに保存されます。これは他の項目と同様に、再利用、検索、開くことができます。
フィルタは、プラットフォームに保存されている SOLIDWORKS モデルにのみ適用できます。フィルタを使用すると、必要な部品のみに焦点を当てることで作業を迅速化できます。
3DEXPERIENCE platform では、モデルのプロダクト構成上に直接フィルタを定義します。これらのフィルタは、SOLIDWORKS のどの構成部品をロードするか、制御します。フィルタを適用すると、選択した部品だけが開きます。
フィルタは、プロダクト構成エディター（Product Structure Editor）や MySession アプリケーションで作成し、Design with SOLIDWORKS アプリケーションで使用できます。選択、属性、形状、またはプロダクト コンフィギュレーションに基づいてフィルタを定義できます。
フィルタは、1 回限りの使用（一時的）と再利用可能なワークフロー（永続的）の両方をサポートします。永続フィルタは、保存されたオブジェクトのように動作し、セッション間で使用できます。
フィルタ処理されたアセンブリを開く場合:
- フィルタ アイコンが、SOLIDWORKS FeatureManager デザイン ツリーと MySession パネルの両方に表示されます。
- SOLIDWORKS に情報バナーが表示され、モデルがフィルタされたことを示します。
アセンブリを、バリアントやオプションなどの PLM コンフィギュレーションに基づいてフィルタ処理することもできます。この機能によって、選択や形状を超えてフィルタ処理が拡張されます。これにより、製品をどのように定義したかに応じて、特定のコンフィギュレーションを SOLIDWORKS で直接開くことができます。
フィルタ処理されたアセンブリを参照する図面を開くこともできますが、その動作はフィルタタイプによって異なります。
- 永続フィルタに基づく図面。これらの図面は開いて保存できます。図面は、アセンブリのフィルタ処理された定義に接続されたままになります。
-
一時フィルタに基づく図面。これらは開くことはできますが、プラットフォームに保存できません。この制限により図面が、一時的な未保存のフィルタ状態に基づいて保存されないようにできます。
フィルタ処理されたアセンブリを参照している図面を開くときは、フィルタで除外されている構成部品（非表示の合致や部品など）が図面ビューから除去される可能性があることに注意してください。その状態で図面を保存すると、その変更がプラットフォームに保存され、次回図面を開いたときの表示に影響する場合があります。
