構成部品コンフィギュレーションの注記表示

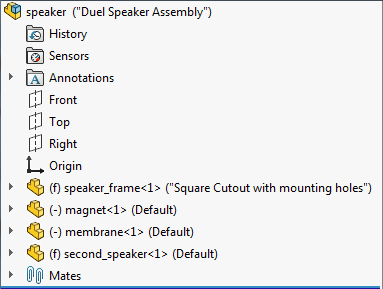

部品ドキュメント、アセンブリ ドキュメント、図面ドキュメントでは、FeatureManager デザイン ツリーに構成部品コンフィギュレーションの注記を表示できます。構成部品の注記は、部品やアセンブリの ConfigurationManager にも表示できます。

デフォルトでは、構成部品コンフィギュレーションの注記表示は、構成部品名と同じであり、表示されません。FeatureManager デザイン ツリーに表示するには、新しい構成部品コンフィギュレーションの注記を指定する必要があります。部品ファイルで構成部品コンフィギュレーションの注記を変更します。

構成部品コンフィギュレーションの注記を表示するには:

  1. FeatureManager デザイン ツリーの上部で、部品、アセンブリ、または図面の名前を右クリックし、ツリー表示(Tree Display) > 構成部品名および説明(Component Name and Description)を選択します。
    コンポーネント名と説明の表示オプションは、ドキュメント レベルまたはシステム レベルで指定できます。システム レベルの設定を使用している場合は、ドキュメント レベルで設定は変更できません。

    システム レベルでのオプションを指定するには、 ツール(Tools) > オプション(Options) > システムオプション(System Options) > FeatureManager をクリックして、ドキュメント レベル ツリー表示の上書き(Override document level tree display)を選択します。構成要素名と記述(Component Name and Description)をクリックして、ダイアログボックスを開きます。

    ドキュメント レベルのツリー表示を上書き(Override document level tree display)を選択すると、構成部品名と説明(Component Name and Description)ダイアログ ボックスのオプションはドキュメント レベルで無効化されます。

  2. ダイアログ ボックスで、コンフィギュレーションの説明(Configuration Description)を選択します。
