構成部品のコンフィギュレーション名表示

構成部品のコンフィギュレーション名をFeatureManagerデザイン ツリーに表示できます。

構成部品のコンフィギュレーション名を表示するには:

  1. FeatureManager デザイン ツリーの上部で、部品、アセンブリ、または図面の名前を右クリックし、ツリー表示(Tree Display) > 構成部品名および説明(Component Name and Description)を選択します。
    コンポーネント名と説明の表示オプションは、ドキュメント レベルまたはシステム レベルで指定できます。システム レベルの設定を使用している場合は、ドキュメント レベルで設定は変更できません。

    システム レベルでのオプションを指定するには、 ツール(Tools) > オプション(Options) > システムオプション(System Options) > FeatureManager をクリックして、ドキュメント レベル ツリー表示の上書き(Override document level tree display)を選択します。構成部品名と説明(Component Name and Description) をクリックして、ダイアログボックスを開きます。

    ドキュメント レベルのツリー表示を上書き(Override document level tree display)を選択すると、構成部品名と説明(Component Name and Description)ダイアログ ボックスのオプションはドキュメント レベルで無効化されます。

  2. ダイアログ ボックスで、コンフィギュレーション名(Configuration Name)を選択します。

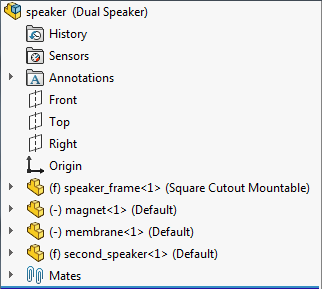

    FeatureManagerデザイン ツリーに、構成部品のコンフィギュレーション名が表示されます。
