STEP242 ファイル タイプとしてのモデルの共有 （2025 FD01）

SOLIDWORKS MBD アドインを有効にすると、3DEXPERIENCE ユーザーは、部品またはアセンブリを STEP242 ファイル タイプとして 3DDrive に共有できます。ファイルに関連付けられているすべてのユーザー定義プロパティが共有（Share）ダイアログ ボックスのユーザー定義プロパティ（Custom Properties）に表示されます。

特典：STEP242 ファイル タイプは、CAD ニュートラル STEP ファイル標準の更新であり、CAD データに加えて、3D Product and Manufacturing Information（PMI）が含まれています。

SOLIDWORKS MBD アドインはどのロールにも属していません。SOLIDWORKS アドインをインストール（Install SOLIDWORKS Add-ins）ダイアログ ボックスでインストール時に追加するスタンドアロン ライセンスが必要です。

モデルを STEP242 ファイル タイプとして 3DDrive に共有するには:

  1. ツール（Tools） > アドイン（Add-Ins） をクリックして、SOLIDWORKS MBD を選択し、OK をクリックします。
  2. 部品またはアセンブリを開き、ファイル（File） > 共有（Share）をクリックします。

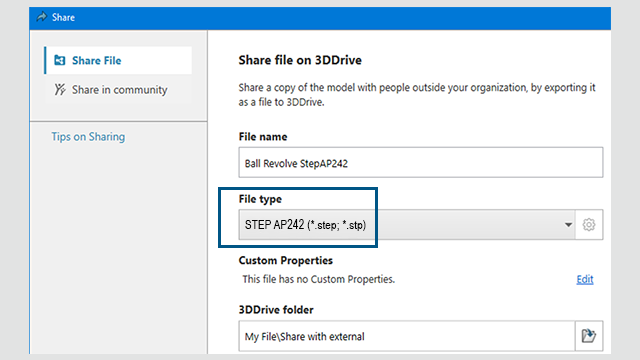

  3. ファイルを共有（Share File）タブの 3DDrive でファイルを共有（Share file on 3DDrive）で次を行います。
    1. ファイル名（File name）を指定します。
    2. ファイル タイプ（File type）で、STEP242 AP242（*.step;*.stp）を選択します。
    3. オプション: モデルで使用可能なユーザー定義プロパティから選択するには、ユーザー定義プロパティ（Custom Properties）セクションで編集（Edit）をクリックします。

      STEP242 を 3DDrive で作成（Publish to STEP242 on 3DDrive） PropertyManager で、モデルで共有するユーザー定義プロパティを選択し、 をクリックします。

      外部と共有（Share with external）ダイアログ ボックスが開きます。ステップ 4 に進みます。

    4. アップロード（Upload）をクリックします。

      外部と共有（Share with external）ダイアログ ボックスが開きます。

  4. 共有のオプションを指定し、共有（Share）をクリックします。

    ファイルが 3DDrive にアップロードされると通知されます。

    詳細については、3DDrive でファイルを共有するを参照してください。
