IDX ファイルでの親子関係の承認または却下（2025 SP1）

更新が ECAD からか MCAD からかに関係なく、親子関係の変更を管理し、承認または却下することができます。

CircuitWorks では、IDX3.0 ファイルを操作する際に、構成部品と他のボード アイテム（可能、禁止、スルーホール、機械穴など）間の親子の関連付けがサポートされるようになりました。ECAD または MCAD からこれらのアイテムへの変更を承認または却下できます。

特典：
  • 更新が ECAD からか MCAD からに関係なく、1 つのアクションですべての関連変更を承認または却下します。
  • MCAD で親構成部品を変更すると、関連するすべての子アイテムが CircuitWorks へのエクスポート時に自動的に更新されます。
この機能を使用するには、次の操作を行います。
  1. ツール（Tools） > CircuitWorks > CircuitWorks オプション（CircuitWorks Options）をクリックします。

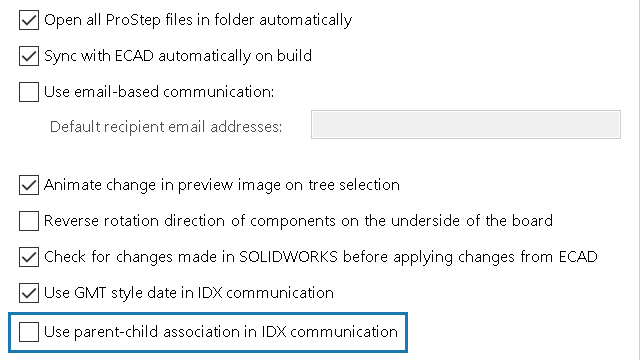

  2. ProStep EDMD を選択し、IDX 通信で親/子の関連付けを使用（Use parent-child association in IDX communication）を選択します。
