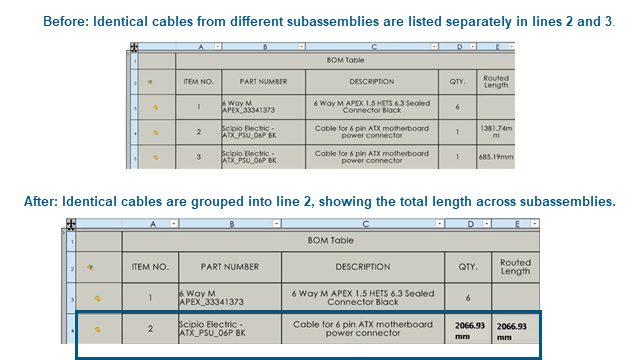

複数のルーティング サブアセンブリで使用されている同一ケーブルの全長と質量を、部品表（BOM）で 1 行に表示できます。
メリット: 複数のハーネス サブアセンブリを含む大規模アセンブリでは、同一ケーブルが別々に表示されることがよくあり、BOM の読み取りや解析が困難になります。この機能強化により、SOLIDWORKS Routing ではサブアセンブリ間で同一のケーブルが自動的に検出され、それらの全長と質量が 1 行に結合します。
この動作は、次の BOM タイプに適用されます。
- 部品のみの部品表（Parts Only BOM）
以前は別々にリストされていたケーブルは、結合エントリとして合計値で表示されます。
- インデントされた部品表（Indented BOM）
一致構成部品の組み合わせ（Combine Identical Components）オプションを選択し、他のルート サブアセンブリのケーブル エントリを結合できます。選択した行は残り、全長と質量が表示されます。
- 展開 BOM（Flattened BOM）
複数のサブアセンブリの同一ケーブルが 1 行に結合され、合計値が表示されます。
トップレベルの BOM はこの変更の影響を受けません。
ワークフローの例:
- 同じケーブルを使用している複数のケーブル サブアセンブリでアセンブリを作成します。
- BOM テーブルを挿入し、部品のみ（Parts Only）、インデント（Indented）、展開（Flattened）などの BOM タイプを選択します。
