필렛 용접
|
두 개의 금속 파트를 직각으로 합치는 삼각형 용접. 모서리 용접 PropertyManager에서 정의되는 모든 필렛 용접은 450 설정을 가집니다.
|
|
그루브 용접
|
두 금속 파트 사이의 미리 형성된 간격이나 그루브에 적용되는 용접. 모서리 용접 PropertyManager에 정의된 그루브 용접은 모든 모서리-모서리 용접 유형(square butt, V, J 및 U 조건)을 나타낼 수 있습니다.
|
|
로컬 용접 부위 좌표계
|
마감 파트의 교차 모서리에서 모서리 메시 절점에 대한 모서리 용접 결과가 계산됩니다. 결과는 그림에 표시된 각 절점에서 설정된 로컬 좌표계를 기준으로 계산됩니다.
- 수직 곡면, Us: 축은 마감 파트의 쉘 상단 곡면과 수직입니다.
- 용접 부위 수직, UJ: 축은 마감 파트의 교차하는 쉘 모서리에 수직이며 파트에서 떨어진 방향을 지정합니다.
- 용접 축, Uw: 축은 용접 선의 방향과 평행하게 됩니다. 그 방향은 Uw = Us x Uj로 정의됩니다.
|
|
용접 크기
|
그루부 용접의 조인트 관통 치수. 필렛 용접의 위에서 아래까지 거리(용접 레그).
|
|
용접 목
|
용접 위에서 용접 면까지 최소 거리(t).

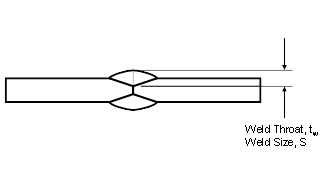

| 그루브 용접 표시 |
필렛 용접 표시 |
 |
 |
|
|
조인트 수직 하중
|
용접 부위 수직 축 Uj를 따라 마감 파트의 교차 쉘 모서리에 수직으로 작용하는 용접 하중 성분(Tj). 단위는 하중/단위 용접 길이로 주어집니다.
|
|
전단-용접 축 하중
|
로컬 용접 축 Uw를 따라 용접 부위에 평행으로 작용하는 용접 하중 성분(Tw). 단위는 하중/단위 용접 길이로 주어집니다.
|
|
전단-곡면 수직 하중
|
로컬 곡면 수직 축 Us를 따라 작용하는 용접 하중 성분(Ts). 단위는 하중/단위 용접 길이로 주어집니다.
|
|
밴딩 모멘트
|
로컬 용접 축 Uw를 기준으로 작용하는 모멘트(Mw) 단위는 모멘트/단위 용접 길이로 주어집니다.
|
