2차원면

모든 선택한 면이 평면일 때 이 옵션을 사용할 수 있습니다. 각 면은 다른 평면에 있을 수 있습니다. 각 면은 자신의 방향(방향1, 방향2, 수직 방향)에 상대적으로 구속됩니다.

특성 값
솔리드 메시에 가능한 자유도 3 가지 평행 이동
쉘 메시에 가능한 자유도 3 가지 평행 이동과 3 가지 회전 이동
트러스에 가능한 자유도 3 가지 평행 이동
3차원 기호
이동 회전량
선택 가능한 요소 평면 전용
평행이동

면방향1 따라

면방향2 따라

면에 수직
회전(쉘 전용)

면방향1를 기준으로

면방향2를 기준으로

면에 대해 수직 방향을 기준으로

예

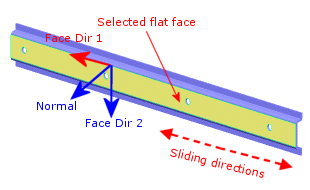

선택한 2차원면(노란색으로 표시)은 빨간색 점선 화살표 방향으로만 미끄러질 수 있습니다. 예를 들어, 면의 방향 1입니다. 다른 두 방향(방향2 및 수직 방향)을 영(0)으로 설정하여 이 조건을 시행합니다.

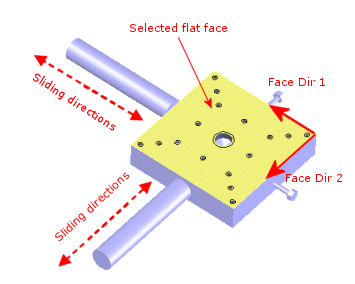

선택한 2차원면(노란색으로 표시)은 면방향1 및 면방향2를 따라 미끄러질 수 있습니다. 수직 이동을 영(0)으로 설정하여 이 조건을 시행합니다.
위에 표시된 책상은 지면(빨간색 점선 화살표)에서 자유롭게 움직이나 수직 이동(파란색 실선 화살표)은 허용되지 않습니다. 선택한 2차원면(노란색으로 표시)은 선택한 면의 방향1과 방향2를 따라 자유롭게 미끄러질 수 있으나 수직 방향으로는 구속됩니다.

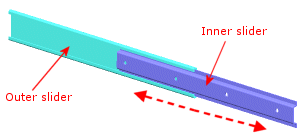

점선 화살표로 표시된 방향으로 내부 미끄러짐은 자유롭습니다. 2차원면상 구속조건 유형을 사용하여 면방향2와 면에 대해 수직으로 영(0) 변위를 설정합니다.
