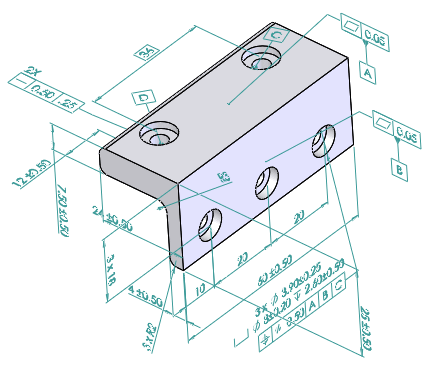

ASME Y14.41-2019과 ISO 16792:2006 필수사항에 따르면 파트용 DimXpert란 파트에 치수와 공차를 부가하는 데 사용하는 도구 세트입니다. 그러면 TolAnalyst와 함께 공차를 사용해서 어셈블리에서 스택 분석 작업을 하거나 다운스트림 CAM, 다른 공차 분석, 계측 프로그램 등에 공차를 사용할 수 있습니다.
아래에서 일반 제도 표준을 ANSI(ASME)나 ISO로 지정합니다.
피처
DimXpert에서 피처는 제조용 피처를 의미합니다. 예를 들어, CAD에서 "쉘" 피처를 작성하는데 이는 제조업에서는 "포켓" 피처의 한 유형입니다.
지원되는 제조용 피처:
- 보스
- 모따기
- 원추면
- 원통
- 불연속 피처 유형
- 모깎기
- 카운터보어 구멍
- 카운터싱크 구멍
- 구멍 기본형
- 원과 교차
- 교차선
- 교차 평면
- 교차점
- 노치
- 평면
- 포켓
- 홈
- 곡면
- 너비
- 원구형
