DELMIA XML 파일 불러오기 DELMIA XML 파일 불러오기: 다음 중 하나를 수행합니다. 리본에 있는 제도 및 주석에서 불러오기 > DELMIA XML을 클릭합니다. 명령 프롬프트에 XMLTODWG를 입력합니다. 열기 대화 상자에서 불러올 DELMIA.xml 파일을 선택하고 열기를 클릭합니다. 옵션: 세그먼트 길이가 DSDelmiaConverterConfig.xml에서 사전 설정된 MINIMUMSEGLENGTH 설정과 일치하지 않는 경우 경고가 표시될 수 있습니다. 이 경고가 표시되는 경우 세션당 한 번만 나타납니다. 확인을 클릭하여 경고를 무시하고 불러오기 프로세스를 완료합니다. 모든 세그먼트 오류는 C:\Users\Username\AppData\Roaming\DraftSight에 있는 DSDelmiaLog.txt에 기록됩니다. 불러오기 후 각 도면에서 형상 정확도를 확인합니다. 선, 문자 노트, 치수, 기타 주석 등 도면요소를 수정하거나 추가할 수 있습니다. 파일 > 다른 이름으로 저장을 클릭하여 CNC 시스템에서 처리할 수 있는 .dxf 파일 형식으로 파일을 저장합니다.

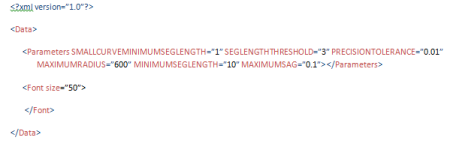

Config.xml 파일 수정 DraftSight는 CNC 기계 가공을 위해 사용자 정의할 수 있는 config.xml을 제공합니다. config.xml 파일 수정하기: 변경하기 전에 config.xml을 백업합니다. 이 파일(DSDelmiaConverterConfig.xml)은 C:\Users\Username\AppData\Roaming\DraftSight에 저장됩니다. 문자 편집기를 사용하여 DSDelmiaConverterConfig.xml에 저장된 값을 수정합니다. 요소 정의 SMALLCURVEMINIMUMSEGLENGTH 곡선 길이가 SEGLENGTHTHRESHOLD * MINIMUMSEGLENGTH보다 작은 경우 곡선을 분할하는 대신 SMALLCURVEMINIMUMSEGLENGTH를 사용합니다. 이 편집은 작은 곡선에 다른 세그먼트를 추가합니다. 그렇지 않으면 분할된 세그먼트가 단일행으로 대체되고 곡선의 충실도가 없어집니다. PRECISIONTOLERANCE 좌표값 간 거리가 이 값보다 작은 경우 동일한 것으로 간주됩니다. MAXIMUMRADIUS 호가 선으로 변환될 때 최대 반경입니다. MINIMUMSEGLENGTH 곡선이 분할될 때 각 세그먼트의 최소 길이입니다. MAXIMUMSAG 분할된 폴리선이 있는 곡선의 최대 현 편차입니다. 다음 이미지는 DSDelmiaConverterConfig.xml에 있는 요소에 대한 예입니다.
