설계 프로세스의 어떤 상태에서든, 모델 모드 및 시트 모드에서도 프레임 및 제목 블록을 도면에 추가할 수 있습니다.

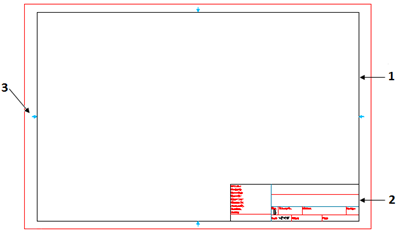

| 1 |
프레임 |
| 2 |
제목 블록 |
| 3 |
제목 블록이 있는 프레임 |
도면에 프레임 및 제목 블록 추가하기:
- 다음 중 하나를 수행합니다.
- 리본 메뉴에서 을 클릭합니다.
- 메뉴에서 을 클릭합니다.
- TB_Frame을 입력합니다.
-
Toolbox - 프레임 및 제목 블록 대화 상자에서 프레임 크기 및 제목 블록을 지정합니다.
기본적으로 활성 표준에서 프레임 크기 및 제목 블록만 지정할 수 있습니다. 다른 표준에서 프레임 크기 및 제목 블록을 사용하려면 모든 표준 표시를 선택합니다. 표준 목록에는 사용 가능한 모든 도면 표준이 표시되고 다른 표준에서 프레임 및 제목 블록을 선택할 수 있습니다.
- 다음 중 하나를 수행합니다.
| 옵션 |
설명 |
|---|
| 삽입 배율을 지정합니다. |
배율 아래에서 다음 설정을 선택합니다. - 배율 목록에서 프레임을 삽입할 때 사용할 배율을 지정합니다. 목록에 사용 가능한 모든 배율이 표시됩니다.
시스템 옵션 페이지의 옵션 대화 상자에 새 사용자 정의 배율을 추가할 수 있습니다.
- 필요한 경우 기본 배율 목록 사용을 클릭하여 1:4, 1:2 같은 사용자 정의 배율을 사용합니다. 이 옵션을 선택하면 배율 목록에 나타납니다.
- 배율을 재조정합니다. 새 배율에 따라 문자 도면요소와 치수를 조정합니다. 1:1 이외 배율인 경우 프레임을 삽입한 후 배율을 조정할 도면요소를 지정해야 합니다.
확인을 클릭하면 프레임이 커서에 붙어 나타나고, 그래픽 영역에 배치할 수 있습니다.
|
| 프레임 영역을 지정합니다. |
- 영역 지정을 클릭합니다.
- 그래픽 영역에서 제목 블록이 있는 프레임에 대해 사각형을 정의하는 대각선상에 놓인 2개 점을 지정합니다.
- 확인을 클릭합니다.
프레임 및 제목 블록은 지정된 사각형 영역에 맞게 크기가 조정된 후 삽입됩니다. 배율은 자동으로 계산됩니다. 시트 모드에서는 프레임 영역을 지정할 수 없습니다.
|
- 블록 특성 값 편집 대화 상자에서 블록 특성 값을 지정합니다.
- 확인을 클릭합니다.
지정된 값의 프레임 및 제목 블록이 삽입됩니다.
- 배율 재조정 옵션을 선택한 경우, 배율을 재조정할 문자 도면요소 및 치수를 선택하고 Enter 키를 누릅니다.
요소 배율이 재조정됩니다. 위치는 변경되지 않습니다.
