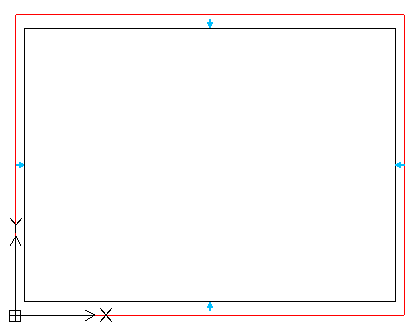

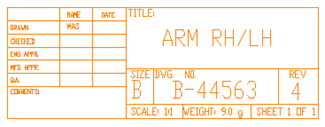

사용자 정의 도면 프레임 및 제목 블록 파일 작성 각 엔지니어링 표준에 대해 사전 정의된 도면 프레임 및 제목 블록 세트를 제공합니다. 또한 요구 사항에 따라 사용자 정의 프레임 및 제목 블록을 작성할 수 있습니다. 다른 도면에서 사용자 정의 프레임 및 제목 블록을 사용하려면 DWG 포맷으로 작성 및 저장해야 하고, 표준 항목과 같이 특정 폴더에 보관해야 합니다. 옵션 대화 상자에서 프레임 및 제목 블록 파일의 기본 위치를 변경할 수 있습니다. 필요에 따라 여러 위치를 추가할 수 있습니다. 사용자 정의 프레임 작성하기: 빈 새 도면에서 표준 명령 및 도면요소를 사용하여 프레임을 형성하는 다음 도면요소를 그립니다. 바깥쪽 사각형: 왼쪽 아래 모서리를 (0,0) 점으로 사용하여 사각형을 생성합니다. 안쪽 사각형 중심 표시: 지오메트리 도면요소를 사용하여 안쪽 사각형의 각 면에 중심 표시를 그립니다. 파일을 저장합니다. 다음과 같은 명명 규칙을 사용할 수 있습니다. Language_Standard_(Size). 예를 들어, EN_ANSI Inch_A(8.5 x 11인치)입니다. 프레임 범위를 식별하려면 사각형의 다음 모서리에 기본 노트를 추가합니다. 왼쪽 아래: FRAME_LL 오른쪽 위: FRAME_UR 오른쪽 아래: FRAME_LR 문자 맞물림 점은 사각형 맞물림 점과 정확히 일치해야 합니다. 옵션 대화 상자에서 지정한 위치에 도면을 놓습니다. 사용자 정의 제목 블록 작성하기: 빈 새 도면에서 표준 명령을 사용하여 제목 블록을 형성하는 다음 도면요소를 그립니다. 경계: 오른쪽 아래 모서리를 (0,0) 점으로 사용하여 사각형을 생성합니다. 파티션 라인: 필요에 따라 제목 블록 레이아웃에 대한 선을 그립니다. 헤더: 제목 블록 헤더를 정의하는 선을 그립니다. 파일을 저장합니다. 다음과 같은 명명 규칙을 사용할 수 있습니다. Language_Standard_TitleBlock. 예를 들어, EN_ANSI Inch_TitleBlock입니다. 블록 특성을 정의하고 필요에 따라 제목 블록 내에 배치합니다. 옵션 대화 상자에서 지정한 위치에 도면을 놓습니다. 상위 주제도면 프레임 및 제목 블록 작업
