BIM 도면요소의 치수 작성

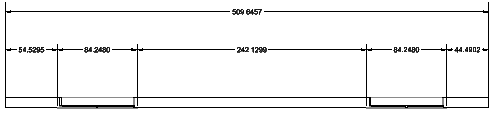

BIMDimensionChain 명령을 사용하여 BIM 도면요소에 대한 치수 체인을 만듭니다. 이 명령은 BIM 도면요소에서 적절한 치수점을 자동으로 감지합니다.

선택적으로, 체인 내에서 치수를 자동으로 그룹화하여 입구와 벽 선분 치수를 명확하게 표시할 수 있습니다.

이 명령은 옵션 대화 상자의 BIM 설정 범주에 지정된 치수 규격과 공차를 사용합니다.

치수 체인 작성:

1. 다음 중 하나를 수행합니다.
   • 리본에서 BIM > 주석 > 치수 체인 을 클릭합니다.
   • 메뉴에서 BIM > 주석 > 치수 체인 을 클릭합니다.
   • BIMDimensionChain을 입력합니다.
2. 그래픽 영역에서 치수를 지정할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.
3. 적절한 정렬을 지정합니다.
   • 수평
   • 수직
   • 정렬
4. 그래픽 영역에서 치수 체인의 위치를 지정합니다.

액세스

명령: BIMDimensionChain

메뉴: BIM > 치수 > 치수 체인

리본: BIM > 주석 > 치수 체인
