BIM 도면요소의 기존 치수 수정

BIM 도면요소의 치수를 수정하는 방법은 다음과 같습니다.

• 맞물림 점 사용
• 속성 팔레트 사용
• BIMDimensionEdit 명령 사용

BIMDimensionEdit 명령을 사용하여 기존 치수 체인을 수정합니다.

이 명령을 사용하면 다음을 수행할 수 있습니다.

• 치수선에 치수점 추가
• 치수선에서 치수점 삭제
• 동일한 치수 체인 내에서 추가적인 BIM 도면요소의 치수 자동 지정
• BIM 도면요소가 제거될 때 치수 체인 자동 업데이트

치수 수정을 위한 특수 도구는 BIM 리본 탭의 주석 패널에 그룹화되어 있습니다.

치수선에 치수점 추가:

1. 다음 중 하나를 수행합니다.
   • 리본에서 BIM > 주석 > 점 추가 를 클릭합니다.
   • 메뉴에서 BIM > 치수 / 치수 편집 > 점 추가를 클릭합니다.
   • BIMDimensionEdit을 입력하고 점 추가 옵션을 지정합니다.
2. 그래픽 영역에서 수정할 치수 체인을 지정합니다.
3. 그래픽 영역에서 치수를 지정할 점을 지정하고 Enter 키를 누릅니다.
4. 치수선의 인덱스를 지정하고 Enter 키를 누릅니다. 0은 체인에서 첫 번째 치수선을 의미합니다.

치수 체인에서 치수점 삭제:

1. 다음 중 하나를 수행합니다.
   • 리본에서 BIM > 주석 > 점 제거 를 클릭합니다.
   • 메뉴에서 BIM > 치수 > 치수 편집 > 점 제거를 클릭합니다.
   • BIMDimensionEdit을 입력하고 점 제거 옵션을 지정합니다.
2. 그래픽 영역에서 치수점을 제거할 치수 체인을 지정합니다.
3. BIM 모델에서 제거할 점을 지정합니다.

   참고: 치수 체인에서 치수 보조선에 해당하는 점만 지정하십시오.

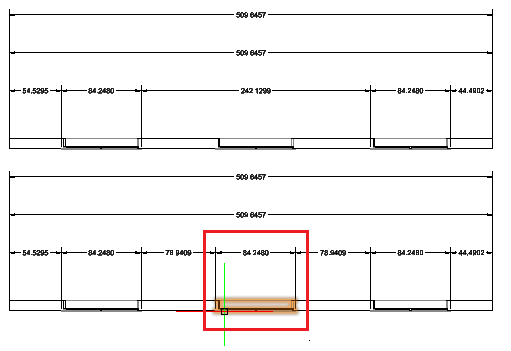

지정된 치수 체인 내에서 추가적인 BIM 도면요소의 치수 지정:

1. 다음 중 하나를 수행합니다.
   • 리본에서 BIM > 주석 > 도면요소 추가 를 클릭합니다.
   • 메뉴에서 BIM > 치수 > 치수 편집 > 도면요소 추가를 클릭합니다.
   • BIMDimensionEdit을 입력하고 도면요소 추가 옵션을 지정합니다.
2. 그래픽 영역에서 수정할 치수 체인을 지정합니다.
3. 치수를 지정할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.

   해당 치수점이 치수 체인에 추가됩니다.

   예를 들어, 치수 체인에서 고려하도록 창을 지정할 수 있습니다.

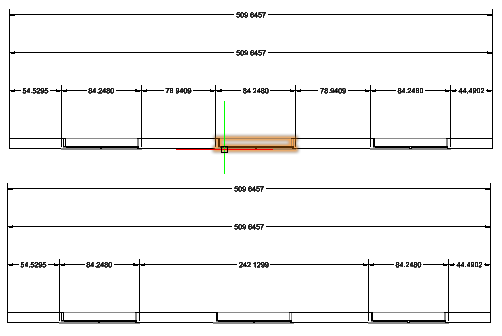

지정된 치수 체인에서 BIM 도면요소 분리:

1. 다음 중 하나를 수행합니다.
   • 리본에서 BIM > 주석 > 도면요소 제거 를 클릭합니다.
   • 메뉴에서 BIM > 치수 > 치수 편집 > 도면요소 제거를 클릭합니다.
   • BIMDimensionEdit을 입력하고 도면요소 제거 옵션을 지정합니다.
2. 그래픽 영역에서 BIM 도면요소를 분리할 치수 체인을 지정합니다.
3. 분리할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.

   지정된 BIM 도면요소에 속하는 치수점이 치수 체인에서 제거됩니다.



액세스

명령: BIMDimensionEdit

메뉴: BIM > 치수 > 치수 편집
