치수 작업

요소 측정 및 요소간의 관계를 표시하는 몇 가지 치수 도구가 있습니다.

치수 요소들

치수는 일반적으로 다음으로 구성됩니다:

  • 치수선 또는 호.
  • 측정된 요소까지 연장되는 연장선.
  • 치수 텍스트.

세로 치수, 지시선 및 기하 공차는 다음으로 구성됩니다:

  • 치수 문자
  • 지시선

치수는 DimensionStyles를 기반으로 합니다. DimensionStyles는 특정 산업 또는 응용 프로그램의 요구 사항을 채택하는 명명된 기본값 집합입니다.

연관 치수

기본적으로 치수는 요소와 연관됩니다. 요소의 형상을 수정하면 치수가 자동으로 위치, 방향 및 측정 값을 조정하여 변경 사항을 반영합니다.

속성 팔레트의 연관 속성은 차원이 연결 또는 비연관인지 여부를 보여줍니다.

프로젝트가 진행됨에 따라 변경 사항으로 인해 치수와 관련 요소 간의 연관성이 손실될 수 있습니다. 언제든지 RelateDimensions 명령을 사용하여 치수들과 요소의 관계를 재설정할 수 있습니다.

 주석 모니터를 사용하여 관련 항목과의 연관성이 손실된 치수를 식별합니다.

관련 요소와의 치수 연관성을 제어하려면 다음을 수행합니다:

  1. 다음 중 하나를 수행합니다:
    • 도구 > 옵션(또는 Options 입력).

      애플리케이션 메뉴 > 환경설정(또는 옵션 입력).

      옵션 대화 상자에서 도면 설정 .

    • 도면 설정을 입력합니다.
  2. 동작을 확장하고 상대적 측정기준 사용을 선택하거나 선택 취소합니다.

주석 모니터

주석 모니터는 관련 요소에 대한 연관성을 느슨하게 하는 치수 및 주석을 추적하고 아이콘 으로 표시합니다.

아이콘을 클릭하면 연결되지 않은 치수에 사용할 수 있는 옵션이 있는 메뉴가 표시됩니다.

옵션
설명
다시 연결 주석 또는 치수를 해당 요소와 다시 연관시킬 수 있습니다. 치수가 관련되어야 하는 점을 지정합니다.
삭제 주석 또는 치수를 삭제합니다

예:

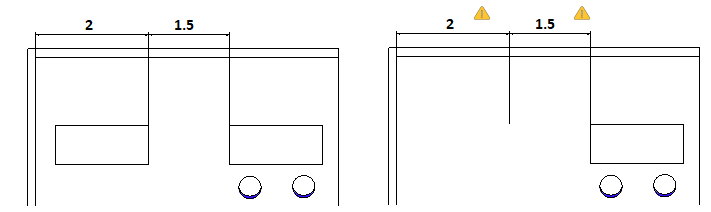

다음 예에서는 치수가 지정된 요소가 삭제됩니다. 주석 모니터에 경고가 표시됩니다.

주석 모니터를 켜려면:

  • 상태 표시줄에서 AMonitor을 클릭합니다.
