BOM 탭에는 항목 구조에 해당하는 항목 BOM과 선택한 항목에 대한 명명된 BOM이 표시됩니다.

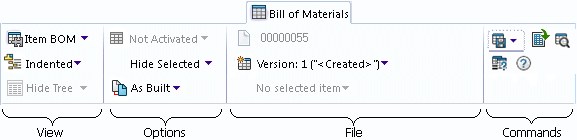

자세한 내용은 BOM을 참고합니다. 아래 그림에서는 항목의 BOM 탭을 표시합니다. BOM 탭에서 다른 유형의 BOM도 볼 수 있습니다.
SOLIDWORKS PDM 파일 탐색기 도움말을 참조하십시오.
이 목록은 볼트 데이터베이스에서 생성되며 체크인되지 않은 로컬 변경 사항에는 영향을 주지 않습니다.
옵션
|
활성화
|
BOM 보기에서 BOM을 표시할지 여부를 지정합니다. |
|
선택한 파일
|
BOM의 선택 최상위 수준 파일을 표시하거나 숨깁니다. |
|
참조된 버전
|
표시된 부품의 버전이 어셈블리가 작성될 때의 버전 또는 부품의 최근 버전으로 지정할지 여부를 나타냅니다. |
File
| 원본 파일 |
(읽기 전용) 항목 BOM의 경우 항목 ID입니다. 계산된 BOM의 경우 어셈블리 또는 도면 파일 이름입니다.
|
|
파일 버전
|
항목 BOM의 경우, BOM을 표시할 항목의 버전을 선택합니다. 명명된 BOM의 경우, 관련 항목의 버전이 표시됩니다. 명명된 BOM에서 텍스트 필드 끝 부분에 있는 원본 버전 업데이트 아이콘이
 모양으로 표시되면 보다 최근 버전의 원본 항목이 존재하는 것을 나타내므로 이 원본 항목과 일치시키기 위해 명명된 BOM 데이터를 업데이트할 수 있습니다. 아이콘이
 모양으로 표시되면 명명된 BOM은 항목의 최근 버전에 기반함을 나타냅니다. 계산된 BOM의 경우 BOM을 표시할 원본 파일 버전을 선택할 수 있습니다.
|
|
설정
|
항목 BOM에는 지원되지 않습니다. 계산된 BOM의 경우 BOM을 표시할 원본 파일 버전을 선택할 수 있습니다.
|
바로가기 메뉴
BOM 목록을 오른쪽 클릭하여 파일을 선택하고 다음 명령을 표시합니다.
|
새 창에서 찾아보기
|
새 Explorer 창을 엽니다. 이때 선택한 파일이 새 창의 맨 위 창에서 선택된 파일로 표시됩니다. |
|
축소판 미리보기 크기 변경
|
축소판 미리보기의 크기를 작게, 보통 또는 크게로 변경합니다. 기본적으로 보통이 선택됩니다. 한 테이블에서 크기를 선택하면 SOLIDWORKS PDM이(가) 같은 크기를 해당 테이블과 탭에 적용합니다. SOLIDWORKS 형식이 아닌 파일의 축소판 미리보기는 보통 또는 크게를 선택할 경우 분명하지 않을 수 있습니다
|
BOM 목록
표시되는 열은 선택한 BOM 템플릿에 따라 달라집니다. 관리자가 표시될 열과 정의될 템플릿을 설정할 수 있습니다.
