복잡한 코너 PropertyManager는 향상된 코너 처리 옵션을 제공합니다. 또한 구조 시스템을 더욱 쉽게 만들고 편집할 수 있습니다.
복잡한 코너 PropertyManager
이 PropertyManager를 여는 방법:
- 교차하는 멤버가 3개 이상 포함된 모델을 엽니다.
- FeatureManager® 디자인 트리에서 코너 관리
를 확장합니다.
- 복잡한 코너 그룹을 오른쪽 클릭하고 피처 편집을 선택합니다.
개선 사항은 다음과 같습니다.
- 코너 처리 아래의 멤버 상자에 바디 잘라내기 멤버와 평면 잘라내기 멤버가 표시됩니다. 멤버를 선택하고 바디 잘라내기 또는 평면 잘라내기를 클릭하여 잘라내기 유형을 변경할 수 있습니다.

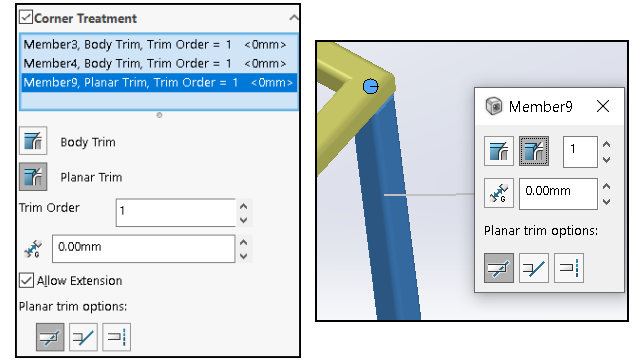

- 바디 잘라내기, 평면 잘라내기, 잘라내기 순서와 같은 선택된 멤버의 세부 정보가 그래픽 영역에 속성 표시기로 나타납니다.
- 아이콘은 평면 잘라내기 옵션을 나타냅니다.
구조 시스템에 대한 액세스
개선 사항은 다음과 같습니다.
- 구조 시스템 모델을 열면 SOLIDWORKS가 구조 시스템 탭을 활성화하라는 메시지를 표시합니다.
- 새 파일의 경우 CommandManager에 구조 시스템 작성이 표시됩니다. 구조 시스템 작성을 클릭하면 SOLIDWORKS가 기본 멤버 PropertyManager를 표시합니다.
- 구조 시스템이 포함된 파일의 경우 CommandManager에 구조 시스템 편집이 표시됩니다.
- 여러 개의 구조 시스템이 포함된 파일의 경우 FeatureManager 디자인 트리에서 편집할 구조 시스템을 선택해야 합니다.
