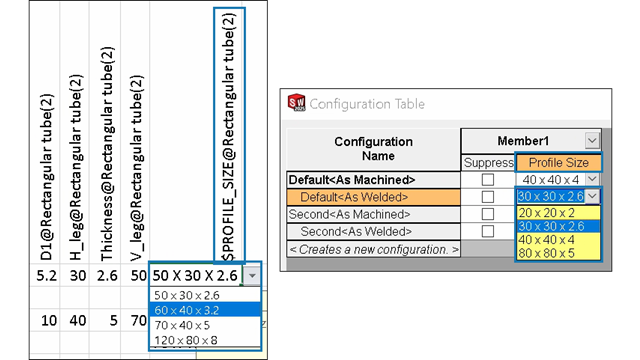

용접구조물 및 구조 시스템의 경우, 설계 변수 테이블 및 설정 테이블에서 프로파일 크기를 선택할 수 있습니다.
구성된 프로파일의 경우, 설계 변수 테이블 및 설정 테이블에 크기를 선택할 수 있는 프로파일 크기 열이 표시됩니다.
설계 변수 테이블에서 프로파일 크기를 제어하려면, 열 머리글에서 다음 구문을 사용합니다.
- 용접구조물: $PROFILE_SIZE@feature_name
- 구조 시스템: $PROFILE_SIZE@member_name
설계 변수 테이블을 삽입하는 방법:
- 여러 개의 설정이 있는 파트를 엽니다.
- Excel 설계 변수 테이블
(도구 도구 모음) 또는 을 클릭합니다.
설계 변수 테이블을 편집하여 프로파일 크기를 선택할 수도 있습니다.
