ECAD의 업데이트인지 아니면 MCAD의 업데이트인지에 관계없이 종속 관계 연관의 변경 사항을 관리, 수락 또는 거부할 수 있습니다.
CircuitWorks는 이제 IDX3.0 파일과 상호 작용할 때 부품과 기타 기판 항목(예: 보유, 금지, 도금 구멍, 비도금 구멍) 간의 종속 관계 연관을 지원합니다. ECAD 또는 MCAD에서 이러한 항목의 변경 사항을 수락하거나 거부할 수 있습니다.
장점:
- ECAD의 업데이트인지 아니면 MCAD의 업데이트인지에 관계없이 하나의 작업으로 연결된 모든 변경 사항을 수락 또는 거부합니다.
- MCAD에서 상위 부품을 수정할 때 CircuitWorks로 내보내는 동안 관련된 모든 하위 항목이 자동으로 업데이트됩니다.
이 피처를 사용하려면 다음 작업을 수행합니다.
- 을 클릭합니다.

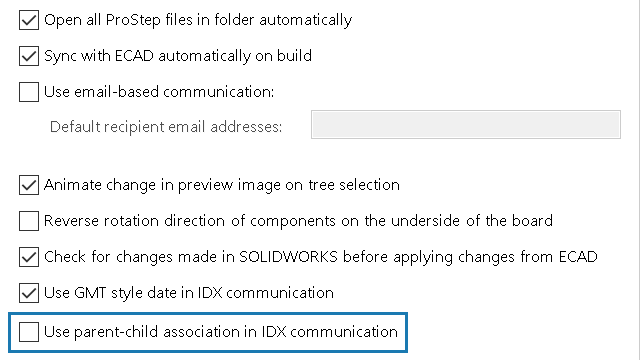

- ProStep EDMD를 선택하고 IDX 통신에 종속 관계 연관 사용을 선택합니다.
