Dostosowanie odstępów wymiarów

Należy użyć polecenia SpaceDimension, aby dostosować odstępy pomiędzy równoległymi wymiarami liniowymi lub koncentrycznymi wymiarami kątowymi, które nakładają się na siebie lub nie są równomiernie rozłożone. Równoległe wymiary liniowe i wymiary kątowe można ułożyć automatycznie lub w określonych odstępach.

To polecenie wprowadza równe odstępy określonych wymiarów.

Można wyrównać położenie wymiarów liniowych lub kątowych, używając wartości odstępu 0.

Aby dostosować odstęp wymiarów, należy:

  1. Wykonać jedną z następujących czynności:
    • Na wstążce kliknąć Adnotacja > Wymiary > Dostosuj odstęp.
    • W menu kliknąć Wymiar > Dostosuj odstęp.
    • Wpisać polecenie SpaceDimension.
  2. W obszarze graficznym określić bazowy styl wymiarowania.
  3. Określić wymiary, dla których mają być wprowadzone odstępy i nacisnąć klawisz Enter.
  4. Wykonać jedną z następujących czynności:
    • Wybrać opcję Auto i nacisnąć Enter.

      Określone wymiary zostaną równomiernie rozłożone w oparciu o wysokość tekstu określoną w bazowym stylu wymiarowania. Te odstępy stanowią dwukrotność wysokości tekstu wymiaru.

    • Wprowadzić wartość dla odstępu i nacisnąć Enter.

      Określone wymiary zostaną równomiernie rozłożone zgodnie z wprowadzoną wartością.

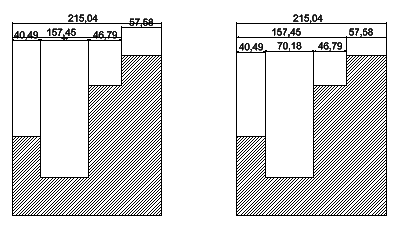

Przykład:

Dostęp

Polecenie: SpaceDimension

Wstążka: Adnotacje > Wymiary > Dostosuj odstęp

Menu: Wymiar > Dostosuj odstęp

Temat nadrzędny

Modyfikowanie istniejących wymiarów
