Eksportowanie właściwości dostosowanych do formatu plików IFC

Podczas eksportowania modeli SOLIDWORKS® jako plików IFC™ można mapować dostosowane właściwości SOLIDWORKS do zestawów właściwości IFC.

Aby wyeksportować dostosowane właściwości do formatu plików IFC, należy:

  1. W obszarze Narzędzia > Opcje > Opcje systemowe > Eksport w polu Format pliku wybrać IFC.
  2. W części Dane wyjściowe jako wybrać Użyj pliku mapowania zestawu właściwości.
  3. Następnie określić schemat XML lub plik mapowania .xsd, którego oprogramowanie używa do sprawdzania poprawności eksportowanych właściwości.

Zalety: Klienci z systemem BIM mogą eksportować swoje dane właściwości dostosowanych, co jest ważne dla budowy i eksploatacji budynku. Ta funkcja jest elastyczna. Umożliwia mapowanie właściwości SOLIDWORKS na właściwości IFC, potencjalnie o innej nazwie, oraz zdefiniowanie własnych zestawów właściwości docelowych w pliku IFC. W poprzednich wersjach właściwości można było dokonywać eksportu, gdy zapisano pliki jako pliki IFC, ale tylko w pojedynczym, zakodowanym na stałe zestawie właściwości w pliku IFC.

Aby wyeksportować dostosowane właściwości do formatu zestawów właściwości IFC, należy:

  1. W pliku SOLIDWORKS kliknąć Plik > Właściwości.
  2. Na karcie Dostosowane dodać właściwości, które chcesz wyeksportować do pliku IFC i zapisać plik.

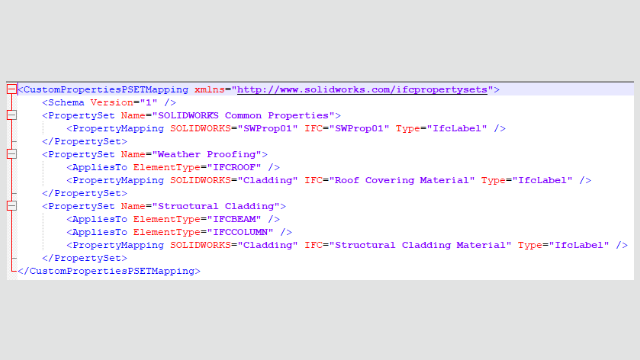

  3. Utworzyć plik mapowania XML, który mapuje dostosowane właściwości SOLIDWORKS do wartości zestawów właściwości IFC.
    SOLIDWORKS zapewnia przykładowe pliki mapowania w SOLIDWORKS install folder\lang\language\IFC.
    Przykładowy plik mapowania:
    <CustomPropertiesPSETMapping>
    <Schema Version="1.0"/>
    <PropertySet Name="Pset_DoorCommon">
        <AppliesTo ElementType="IFCDOOR"/>
        <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
        <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
        <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
        <PropertyMapping SOLIDWORKS="Glazing" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
        <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
    </PropertySet>
    <PropertySet Name="ACME_CageCodes">
        <AppliesTo ElementType="IFCDOOR"/>
        <AppliesTo ElementType="IFCWINDOW"/>
        <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
    </PropertySet>
</CustomPropertiesPSETMapping>
  4. W pliku SOLIDWORKS kliknąć Zapisz jako (pasek narzędzi Standard) lub Plik > Zapisz jako.
  5. W oknie dialogowym dla opcji Zapisz jako typ wybrać typ pliku IFC, a następnie kliknąć pozycję Opcje.

    Można wybrać dowolny typ pliku IFC.

  6. W oknie dialogowym Opcje systemu, w części Dane wyjściowe jako, wybrać opcję Użyj pliku mapowania zestawu właściwości i wybrać plik mapowania z listy lub przejść do niego, aby go wybrać.
    Aby uwzględnić wszystkie dostosowane właściwości z pliku SOLIDWORKS w eksportowanym pliku IFC, w części Dane wyjściowe jako należy również wybrać Dostosowane właściwości. Aby uwzględnić je w zestawie właściwości IFC, należy zmapować wszystkie dostosowane właściwości w pliku schematu XML.
    SOLIDWORKS sprawdza poprawność zestawu właściwości XML IFC dla następujących elementów:
    • Prawidłowe znaczniki, atrybuty znaczników i struktura znaczników.
    • Wersja schematu jest równa lub niższa od wersji obsługiwanej przez bieżącą wersję SOLIDWORKS.
    • Dostosowane właściwości SOLIDWORKS mapują właściwości IFC jeden do jednego lub jeden do wielu. Nie można mapować wielu dostosowanych właściwości SOLIDWORKS do tej samej właściwości IFC.

    Oprogramowanie przechowuje w rejestrze do 10 zestawów właściwości.

  7. Kliknąć przycisk OK, a następnie kliknąć przycisk Zapisz, aby wyeksportować plik jako plik IFC.

    Plik IFC zawiera dostosowane właściwości SOLIDWORKS w zestawie właściwości IFC, w oparciu o plik mapowania schematu XML.
