Wyodrębnianie przyczyny wypaczenia

Wykresy nowych wyników analizy wypaczenia pomagają wyizolować przyczynę wypaczenia podczas projektowania części z tworzyw sztucznych.

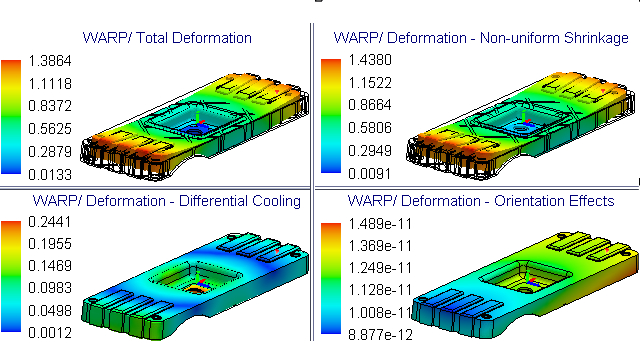

Wypaczenie występuje w przypadku części formowanych wtryskowo z tworzywa sztucznego z powodu trzech głównych przyczyn: niejednorodne kurczenie, nierównomierne schładzanie oraz orientacja molekularna lub orientacja włókien. Na ilustracji przedstawiono wykresy wyników całkowitego odkształcenia i odkształcenia komponentu z powodu wypaczenia. Zrozumienie dominującej przyczyny wypaczenia pomaga wprowadzić odpowiednie zmiany w projekcie części lub formy, materiale i procesie produkcyjnym w celu zminimalizowania wad projektowych.

Analiza wypaczenia w programie SOLIDWORKS Plastics 2025 wyodrębnia przyczynę wypaczenia poprzez obliczenie w każdym węźle komponentu całkowitego odkształcenia powiązanego z każdym źródłem. Dostępne są następujące wykresy wyników wraz z wykresem Całkowite odkształcenie pomocne w identyfikacji przyczyny wypaczenia.
Wykres wyników — analiza wypaczenia Opis
Odkształcenie — niejednorodne kurczenie Pokazuje odkształcenie, które można przypisać niejednorodnej temperaturze formy, niejednakowemu tempu schładzania pomiędzy cienkimi i grubymi odcinkami części oraz wahaniom w zakresie kurczenia pomiędzy kierunkiem przepływu topnienia i poprzecznym do kierunku przepływu topnienia.

(Zasadniczo deformacje te występują z powodu nierównomiernego rozkładu ciśnienia, temperatury i naprężenia ścinającego w obszarze powierzchni lub w całej objętości części formowanej).
Odkształcenie — nierównomierne schładzanie Pokazuje odkształcenie, które można przypisać niejednorodnemu schładzaniu wynikającemu ze zmian temperatury na powierzchni rdzenia i gniazda formy wtryskowej.

Niejednorodne schładzanie części prowadzi zazwyczaj do niejednorodnego kurczenia i naprężeń wewnątrz formy, które przyczyniają się do wypaczania.
Odkształcenie — efekty orientacji Pokazuje odkształcenie, które można przypisać anizotropii z orientacji wypełniaczy w materiale, takich jak krótkie włókna szklane lub włókna węglowe.

W przypadku materiałów bez wypełniaczy odkształcenie to jest pomijalne.

Można zauważyć nieco dłuższy czas rozwiązywania analizy wypaczenia ze względu na dodatkowy czas obliczania potrzebny do obliczenia komponentów całkowitych odkształceń. Wykresy wyników, które wyodrębniają przyczynę wypaczenia, są dostępne tylko dla procedury Siatka bryłowa.
