Doradca lokalizacji wtrysku ocenia geometrię części i identyfikuje maksymalnie dziesięć dobrych miejsc wtrysku. Uwzględnia przy tym cechy materiału, warunki procesu oraz kierunek otwierania formy.
Aby otworzyć menedżera właściwości PropertyManager Doradca lokalizacji wtrysku, należy:
- W drzewie menedżera PlasticsManager kliknąć prawym przyciskiem myszy pozycję Warunki brzegowe
i wybrać opcję Doradca lokalizacji wtrysku
.
Menedżer właściwości PropertyManager Doradca lokalizacji wtrysku jest dostępny tylko dla procesu wtrysku Pojedynczego materiału. Jeśli model ma obszary kanałów wlewowych, nie można użyć menedżera właściwości PropertyManager Doradca lokalizacji wtrysku, ponieważ lokalizacje wtrysku są już zdefiniowane.
Jeśli w modelu są już określone lokalizacje wtrysku, komunikat ostrzegawczy nakazuje ich usunięcie, zanim program Doradca lokalizacji wtrysku oceni model pod kątem potencjalnych lokalizacji otworów wtryskowych.
Doradca lokalizacji punktu wtrysku nie zapewnia wsparcia dla badań z materiałami termoutwardzalnymi.
Określ
| Liczba lokalizacji |
Wybrać jedną z następujących opcji:
|
Automatyczny
|
PROGRAM SOLIDWORKS Plastics aktywuje iteracyjne podejście w celu określenia optymalnej liczby miejsc wtrysku (maksymalnie 10) do wypełnienia gniazda.
|
|
Zdefiniowane przez użytkownika
|
Określa niestandardową liczbę lokalizacji wtrysku do wypełnienia gniazda (maksymalnie 10).
|
|
| Kierunek otwarcia formy |
Wybrać jedną z następujących opcji:
|
Automatyczny
|
SOLIDWORKS Plastics skanuje geometrię modelu, aby określić kierunek otwarcia formy wzdłuż jednej z trzech domyślnych płaszczyzn.
|
|
Zdefiniowane przez użytkownika
|
Określa płaszczyznę wyznaczającą kierunek otwierania formy. Można wybrać istniejącą płaszczyznę albo wybrać powierzchnię płaską lub lico w celu określenia kierunku otwarcia formy.
|
|
| Wykluczone obszary |
Określa obszary modelu, których Doradca lokalizacji wtrysku nie będzie brał pod uwagę. |
| Przegląd wyniku |
Powoduje wyświetlenie zalecanych lokalizacji wtrysku oraz podglądu wykresu wypełniania. Przewiduje sposób wypełnienia formy przez materiał z tworzywa sztucznego na podstawie zalecanych lokalizacji wtrysku.
|
 |

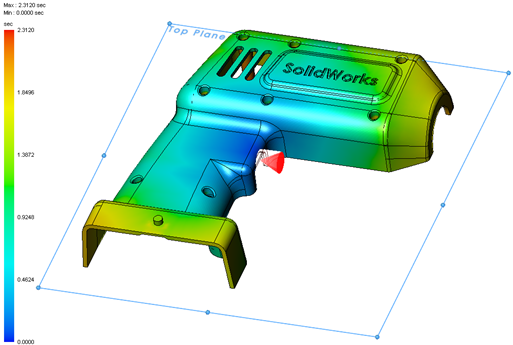

| Czerwony glif wskazuje potencjalną lokalizację otworu wtryskowego wybraną przez moduł Doradca lokalizacji wtrysku. |
