Criam diagramas de cisalhamento, momento, torque ou de força axial para vigas, ou diagramas de força axial para treliças. Os diagramas de viga são gerados nas direções locais de cada viga.
Para exibir esse PropertyManager, execute um estudo estático. Clique com o botão direito na pasta Resultados
e selecione Definir diagramas de viga.
Exibição
|
Componente
|
Selecione um dos seguintes:-
Axial .
-
Força de cisalhamento na Dir 1
-
Força de cisalhamento na Dir 2
-
Momento na Dir 1
-
Momento na Dir 2
-
Torque
No caso de treliças, somente a força axial está disponível.
|
 |
Unidades de medida
|
Selecione as unidades do diagrama. |
| |
Renderizar perfil de viga
|
Exibe diagramas de viga na geometria da viga atual em vez de cilindros. |
Vigas selecionadas
|
Todos
|
Selecione todas as vigas. |
|
Selecionar
|
Selecione vigas na área de gráficos. O software considera apenas as vigas em Vigas selecionadas. |
|
Largura do diagrama de viga:
|
Controla a largura das plotagens de vigas para melhor visibilidade. |
Propriedade
| |
Incluir texto do título
|
Inclui um título para a plotagem. |
| |
Associar plotagem com orientação de vista nomeada
|
Permite associar uma orientação de vista predefinida com a plotagem ativa. |
|
Associar com a vista atual
|
Associa a vista atual com a plotagem ativa. |
-
Para mostrar as direções da viga em um diagrama de viga ativo, clique no ícone do diagrama de viga e selecione Configurações. No PropertyManager, em Opções de plotagem deformada, selecione Exibir direções da viga.
O software faz a plotagem da tríade local da viga no centro de cada viga.
-
Ao criar uma nova plotagem de diagrama de viga, os campos Valor máximo definido automaticamente e Valor mínimo definido automaticamente em Opções de gráfico mostram os valores da força de cisalhamento no componente Dir1, independentemente do componente de viga selecionado. O software sempre mostra os valores mínimos e máximos reais para o diagrama de viga selecionado na área de gráficos.
Exemplo de uma viga fixa sujeita a uma carga distribuída uniformemente ao longo da Dir 1 local. O software faz a plotagem do diagrama de cisalhamento na Dir1 e do diagrama de momento sobre Dir 2.
 |
| A viga fixa-fixa sujeita a um carregamento uniforme ao longo da direção1. Para ver as direções locais de uma viga, crie uma plotagem de qualidade da malha. Na guia Configurações , clique em Exibir direções da viga. |
 |

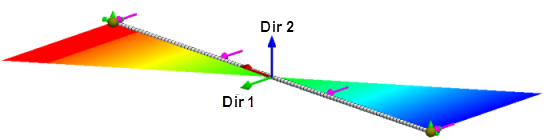

| Força de cisalhamento no diagrama da Dir 1 |
 |
| Diagrama de Momento sobre Dir 2 |
Para uma viga sujeita a uma carga distribuída que atua ao longo da Dir 2 local, o software faz uma plotagem das forças de cisalhamento na Dir 2 e das forças de momento sobre Dir 1.
Vigas ou treliças sob cargas compressivas axiais apresentam um valor de tensão axial de viga negativo e vigas sob cargas de tração axial apresentam um valor de tensão axial de viga positivo.
