PropertyManager de Seção de malha

Com o PropertyManager de Seção de malha, você pode ver elementos de malha dentro do volume das peças.

Para abrir o PropertyManager de Seção de malha, siga um destes procedimentos:

  • Crie uma malha, clique com o botão direito do mouse em uma plotagem de qualidade da malha, e clique em Seccionamento da malha.
  • Clique com o botão direito do mouse em uma plotagem de resultado ativa e clique em Seccionamento da malha.
Não é possível criar uma plotagem de seção de malha para elementos de viga ou treliça.

Use uma plotagem de seção de malha para examinar parâmetros de qualidade da malha (como taxa de proporção, jacobiana) ou contornos de resultado para elementos de malha internos.

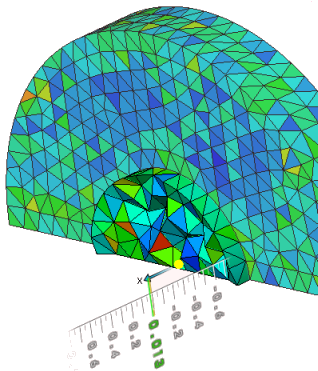

Seção de malha de uma plotagem de taxa de proporção. Elementos vermelhos com a taxa de proporção mais alta estão visíveis.

Seção 1

  Avião Cria uma seção transversal plana.
Cilindro Cria uma seção transversal cilíndrica.
  Entidade de referência Selecione Plano 1, Plano 2 ou Plano 3 como plano de referência para a orientação do plano de seção.
Inverter direção de recorte
dim_lin_d.png Distância sextavado Define a distância de offset medida a partir da entidade de seção selecionada.

Posicione dinamicamente o plano de seção na área de gráficos movendo a seta vermelha.
dim_ang_x.png Rotação X Gira a entidade de seção ao longo da direção X.
dim_ang_y.png Rotação Y Gira a entidade de seção ao longo da direção Y.
PM_draft_angle.gif Raio Define o raio da seção transversal cilíndrica.
  Opções Selecione um dos seguintes procedimentos:

Mostrar aresta da malha

Exibe as arestas de elementos.

Exibir plano de seção

Exibe a entidade da seção (plana ou cilíndrica).

Plotar somente na seção

Exibe os elementos de malha que interceptam a entidade da seção.

Exibir contorno na parte não cortada do modelo

Exibe os contornos resultantes na parte não cortada do modelo. Se não marcado, o programa exibe a porção não cortada do modelo no modo de exibição sombreado.

Explodir após recortar

Disponível para montagens. Cria a seção de malha e depois explode o modelo. Se não marcado, o programa cria a plotagem de seção na vista explodida.

Recorte ativado/desativado

Alterna a visibilidade da seção de malha.

Redefinir

Redefine as seleções aos valores predeterminados.
