Em faces esféricas

Você só poderá usar essa opção quando as faces selecionadas forem esféricas. Cada face pode ter eixos diferentes. As direções radial, de longitude e de latitude para cada face são baseadas em seus próprios centros.

Atributo	Valor
Possíveis DOFs para malhas sólidas	3 translações
Possíveis DOFs para malhas de casca	3 translações e 3 rotações
Possíveis DOFs para treliças	3 translações
Símbolo 3D	conversão rotação
Entidades selecionáveis	Somente faces esféricas
Translações	Radial Longitude Latitude
Rotações (somente para cascas)	Em relação à direção radial Em relação à direção longitudinal Em relação à direção da latitude

As direções radial, de longitude e de latitude de uma face esférica são ilustradas na figura. Use Exibir visualização para identificar as direções de latitude e longitude.

Exemplo

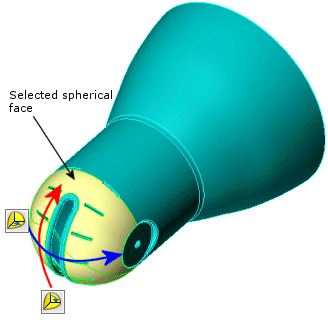

A face esférica da peça do refletor mostrada na figura somente pode girar na direção da latitude. Configuração das translações nas outras duas direções: radial e longitude em zero reforça esta condição. Conversão radial restrita ( =0 ) Conversão de longitude restrita ( = 0 ) Direção da latitude livre
