É possível dimensionar chanfros em desenhos. Além das propriedades de exibição de dimensão comuns, as dimensões de chanfro possuem suas próprias opções de exibição de linha de chamada, de texto e do X.
A exibição de X é o tamanho do X em uma dimensão de chanfro com dois números, como 1 X 45° (comprimento X ângulo), 45 X 1 (ângulo X comprimento), 1 X 1 (comprimento X comprimento) ou C1 (chanfros de 45°).
 |

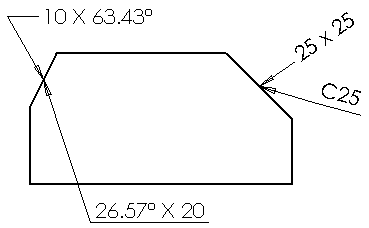

| Dimensões de chanfro podem ser exibidas com vários tipos de texto, linhas de chamada e tamanhos de X. |
Tipos de tolerância adicionais para dimensões de chanfro
- Nenhum
- Bilateral
- Limite
- Simétrico
- MIN
- MAX
- Ajuste (apenas dimensões lineares)
- Ajuste com tolerância (apenas dimensões lineares)
Você pode definir valores predeterminados do documento para a exibição das dimensões de chanfro, linha de chamada, texto e do X em .
