O recurso Abas e ranhuras cria abas em um corpo e ranhuras (furos) em outro corpo para interligar os dois corpos. Você pode especificar a aparência das abas e ranhuras e como elas são distribuídas ao longo das entidades selecionadas.
As abas e ranhuras facilitam a soldagem de peças e minimizam os requisitos para construir acessórios complicados, pois você pode interligar várias peças de chapa metálica. Esse recurso está disponível em todas as peças, não apenas peças de chapa metálica. Você pode usá-lo em corpos únicos, múltiplos corpos e peças no contexto de uma montagem.
Depois de selecionar a aresta de tabulação em uma peça de chapa metálica, o SOLIDWORKS® seleciona automaticamente uma face de ranhura normal à aresta para simplificar o processo. Para peças que não são de chapa metálica, você precisa selecionar uma face correspondente para as ranhuras. As arestas devem ser lineares, as faces podem ser planas ou cilíndricas, mas as arestas e as faces não devem se tocar. Se as faces forem cilíndricas, poderá haver apenas um corpo. Não são suportados múltiplos corpos.
Se houver regiões sem interseção de dois corpos, o recurso Abas e ranhuras se aplicará somente às regiões de interseção.
 |
 |

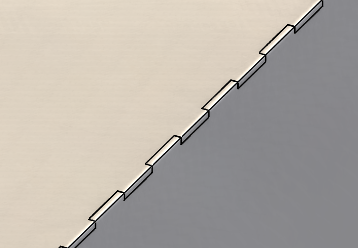

| Recurso Abas e ranhuras |
