Criar abas e ranhuras

Para criar abas e ranhuras:

  1. Em uma peça, clique em Abas e ranhuras (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Abas e ranhuras.
  2. No PropertyManager, especifique as opções.

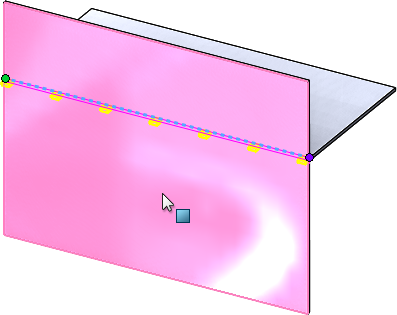

  3. Na área de gráficos, selecione uma aresta para as abas.
    As arestas devem ser lineares, as faces podem ser planas ou cilíndricas, mas as arestas e as faces não devem se tocar. Se as faces forem cilíndricas, poderá haver apenas um corpo. Não são suportados múltiplos corpos.

  4. Para peças que não sejam de chapa metálica, selecione uma face correspondente para as ranhuras.
    Para peças de chapa metálica, o SOLIDWORKS seleciona automaticamente uma face de ranhura normal à aresta para simplificar o processo.

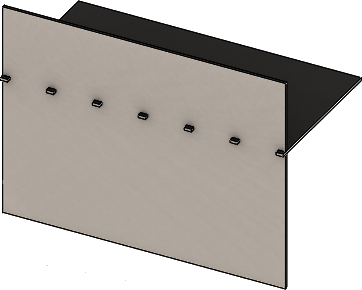

  5. Clique em .
