Extrudar contornos de esboço sombreado

Para extrudar contornos de esboço sombreado:

  1. No modo de esboço, clique em Contornos de esboço sombreado (barra de ferramentas Esboço) ou em Ferramentas > Configurações de esboço > Contornos de esboço sombreado.
    Use a opção Contornos de esboço sombreado para desativar a ferramenta.
  2. Crie um esboço que tenha vários subcontornos.

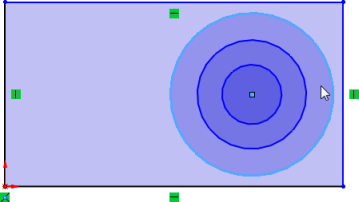

  3. Clique em qualquer subcontorno da entidade de esboço e arraste-o.
    Toda a entidade de esboço se move.

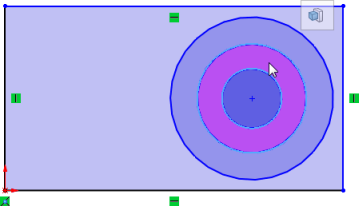

  4. Pressione Alt e clique em uma área sombreada.
    A ferramenta de Extrusão de ressalto/base é exibida na barra de ferramentas de contexto.
  5. Clique em Extrusão de ressalto/base.
  6. Defina as opções no PropertyManager e clique em .
    A área sombreada é extrudada.
