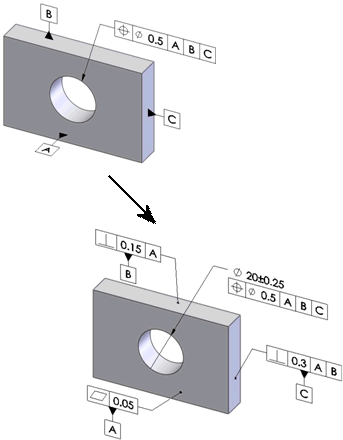

Usar o DimXpert para aplicar uma tolerância geométrica

Para usar o DimXpert para aplicar uma tolerância geométrica:

  1. Clique em Tolerância geométrica (barra de ferramentas do MBD Dimension) ou em Ferramentas > MBD Dimension > Tolerância geométrica.
  2. Selecione a característica geométrica.
  3. Aplique as informações de tolerância e referências, conforme necessário.
  4. Selecione um recurso e posicione a anotação.
    Você também pode pré-selecionar um recurso.
  5. Clique em OK.
    Você pode também definir opções de anexação de tolerância geométrica.
