Reconhecimento automático de recursos de Recursos de Fresa

As opções estão disponíveis para reconhecer os recursos de Fresa usando o Reconhecimento Automático de recursos (AFR).

Nas versões anteriores, quando você usava o AFR com a ferramenta Extrair recursos usináveis (EMF), o SOLIDWORKS CAM reconhecia todos os recursos de conversão no modelo. Não foi possível controlar quais tipos de recursos reconhecer.

Para especificar opções de exibição:

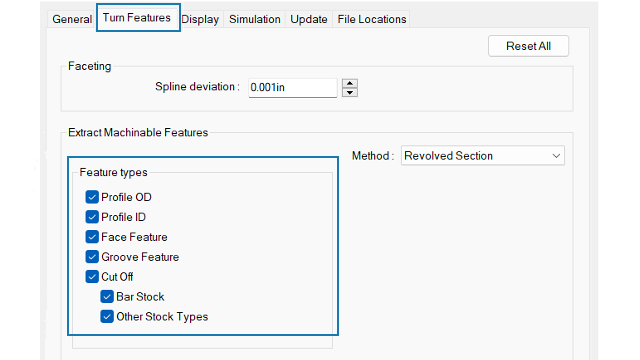

  1. Clique em Ferramentas > SOLIDWORKS CAM > Opções.
  2. Na caixa de diálogo, na aba Recursos de fresa, em Extrair recursos usináveis, especifique as opções Tipos de recursos.
    Opção Descrição
    Perfil OD Reconhece o perfil ODS na peça ativa por meio da ferramenta Extrair recursos usináveis tool.
    Perfil ID Reconhece IDs de perfil na peça ativa por meio da ferramenta Extrair recursos usináveis tool.
    Recurso de face Reconhece recursos de face dependendo do tipo de estoque:
    • Estoque de barra redonda. Reconhece um recurso de face única no início do modelo da peça.
    • Qualquer tipo de peça bruta diferente de estoque de barra redonda. Reconhece:
      • Recursos de face no início do modelo da peça. (Esses recursos aparecem sob a mesma Configuração de fresa que os outros recursos de Fresa.)
      • Recursos de face na extremidade do modelo da peça. (Esses recursos aparecem na Configuração de fresa revertida.)

    Quando desmarcado, o software não cria um recurso de face em Configuração de fresa. Você pode adicionar recursos de face usando o Reconhecimento interativo de recursos.
    Recurso de ranhura Reconhece recursos de ranhura na peça ativa por meio da ferramenta Extrair recursos usináveis tool.
    Cortar Reconhece o tipo especificado de recursos de corte:
    • Estoque de barra. Se o tipo de estoque for um estoque de barras, reconhece os recursos de Corte na mesma Configuração de fresa que os outros recursos reconhecidos.
    • Outros tipos de estoque. Se o tipo de estoque for de qualquer coisa, exceto uma barra redonda, reconhece os recursos de Corte na mesma Configuração de fresa que os outros recursos reconhecidos.
