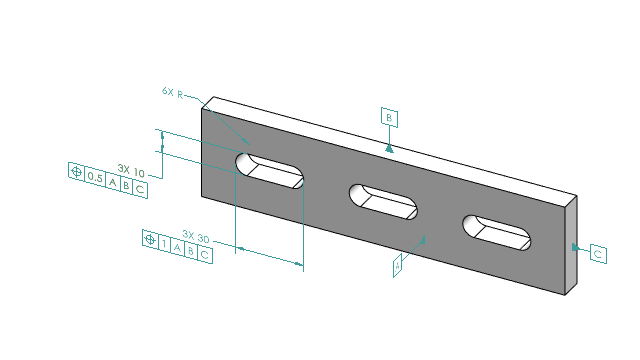

Criação de duas tolerâncias de posição separadas para uma ranhura É possível criar duas tolerâncias de posição separadas para ranhuras. Para criar duas tolerâncias de posição separadas para ranhuras: Clique em Dimensão de tamanho (barra de ferramentas MBD Dimension) ou em Ferramentas > MBD Dimension > Dimensão de tamanho. Clique na aresta do comprimento de uma ranhura e clique na área de gráficos para colocar a dimensão. Clique em . Aplique uma tolerância geométrica e uma tolerância de posição e clique na área de gráficos para colocar a tolerância. Clique em . Clique em Dimensão de tamanho (barra de ferramentas MBD Dimension) ou em Ferramentas > MBD Dimension > Dimensão de tamanho. Clique na aresta da largura de uma ranhura e clique na área de gráficos para colocar a dimensão. Clique em . Para escolher o tipo de dimensão a ser aplicado a um recurso, como o "6XR" na ilustração, consulte Ajuda do SOLIDWORKS: Usar o PropertyManager de Dimensão. Tópico paiSOLIDWORKS MBD
