Можно создать граничную рамку для многотельной, однотельной детали или детали из листового металла. Граничную рамку также можно создать для любого элемента независимо от содержания в этих элементах твердых тел или тел из листового металла.
Граничная рамка представляет собой трехмерный эскиз, и ее основание по умолчанию находится на плоскости X-Y. Принимая во внимание ориентацию граничной рамки, она является наименьшей рамкой, охватывающей тело. Можно создавать прямоугольные и цилиндрические граничные рамки.
Преимущества граничных рамок:

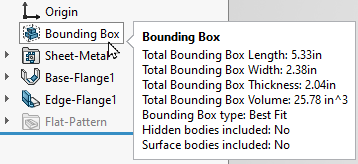

- Для просмотра размеров граничной рамки в дереве конструирования FeatureManager наведите курсор на элемент Граничная рамка
.
- С помощью граничной рамки можно определить длину, ширину и высоту необходимой заготовки тела. Это поможет узнать, сколько пространства требуется для упаковки продукта.
- Благодаря сварным деталям больше не нужно определять размер заготовки для пластин вручную.
Ориентация граничной рамки
Ориентация граничной рамки основывается на следующих элементах:
- Плоскость X-Y (по умолчанию)
- Предварительно выбранная плоскость или плоская грань
Исключение составляет ориентация рамки для сварных угловых соединений и торцевых пробок:
- Плоскость ориентации граничной рамки для угловых соединений параллельна граням углового соединения.
- Плоскость ориентации граничной рамки для торцевых пробок параллельна плоским граням, которые они заглушают.
- Плоскость ориентации граничной рамки для линейных элементов конструкции перпендикулярна линии эскиза, определяющей элемент конструкции.
