Можно отобразить общую длину и массу идентичных кабелей, используемых в нескольких маршрутных узлах сборки, в виде одной строки в спецификации.
Преимущества: В больших сборках с несколькими узлами сборки для проводки одинаковые кабели часто отображаются отдельно, что затрудняет чтение и анализ спецификации. С помощью этого усовершенствования SOLIDWORKS Routing автоматически обнаруживает идентичные кабели в узлах сборки и объединяет их общую длину и массу в одну строку.
Данное поведение распространяется на следующие типы спецификаций:
- Спецификация только деталей

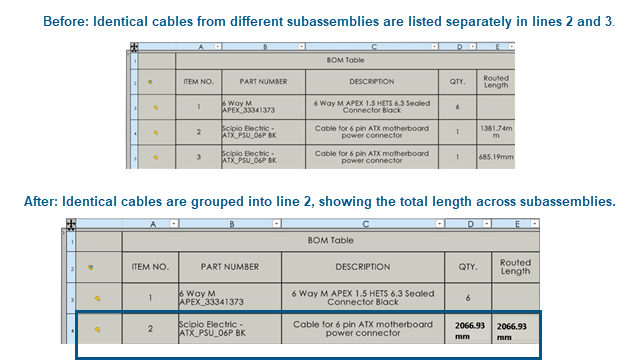

Кабели, которые ранее были перечислены отдельно, отображаются в формате объединенной записи с общими значениями.
- Детализированная спецификация
Можно выбрать параметр Объединить идентичные компоненты, чтобы объединить записи кабелей из других узлов маршрутной сборки. Выбранная строка остается, а также отображается общая длина и масса.
- Развернутая спецификация
Идентичные кабели из нескольких узлов сборки объединяются в одну строку с общими значениями.
Эти изменения не влияют на спецификации верхнего уровня.
Пример рабочего процесса:
- Создайте сборку с несколькими узлами кабельной сборки, используя один и тот же кабель.
- Вставьте таблицу спецификации и выберите тип спецификации, например Только детали, Детализированная или Развернутая.
